Как удалить сетевое multipath LVM-хранилище

В статье используются следующие термины:

LUN (Logical Unit Number) — составная часть таргета, адрес устройства хранения. Аналог раздела диска или отдельного логического тома.

Multipath — технология, которая позволяет подключать узлы к сети хранения данных по нескольким маршрутам одновременно. В случае отказа одного из контроллеров, операционная система будет использовать другой для доступа к устройству. Это повышает отказоустойчивость системы и позволяет распределять нагрузку. Multipath-устройства объединяются в одно с помощью специализированного программного обеспечения.

Multipath-карта (multipath-устройство) — единое виртуальное блочное устройство, созданное подсистемой Device Mapper на основе нескольких физических путей доступа к одному и тому же LUN (логическому устройству хранения).

Узел-инициатор iSCSI — сервер, который подключается к системе хранения данных (СХД) по протоколу iSCSI. Инициатор отправляет запросы на чтение и запись данных, а СХД выступает в роли таргета, предоставляя LUN — логические устройства хранения.В контексте этой статьи узлом-инициатором выступает физический или виртуальный узел кластера, на котором выполняется удаление multipath-устройства. Управление маппингами (связыванием LUN с инициаторами) осуществляется на стороне СХД.

Окружение

VMmanager 6
Astra Linux Special Edition 1.8 Update 3uu1 (№2025-0904SE18MD)

Вопрос

Как удалить сетевое multipath LVM-хранилище?

Ответ

Внимание!

Перед выполнением описанных действий создайте резервные копии всех данных, хранящихся на удаляемом устройстве. Подробнее см. в статье Создание резервных копий вручную.

Удалите виртуальные диски, которые используют это хранилище:

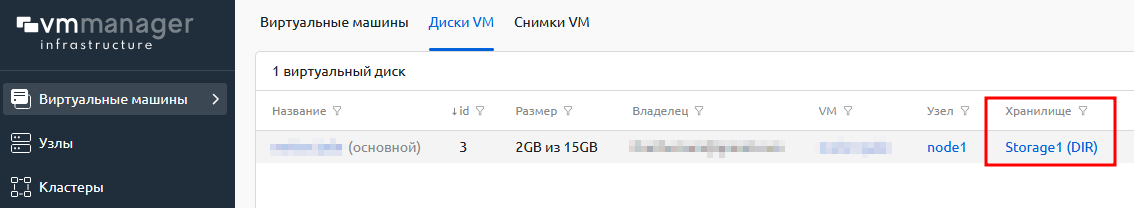

1. Перейдите в раздел Виртуальные машины.
2. Откройте вкладку Диски VM и проверьте наличие дисков на удаляемом хранилище.

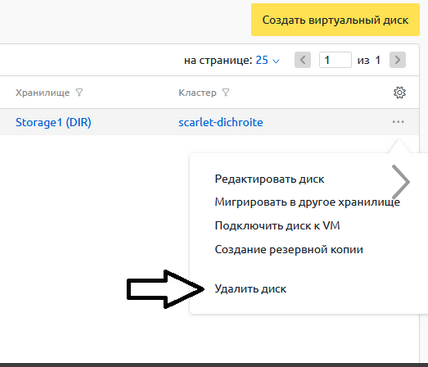

3. Если диски обнаружены, удалите их в меню → Удалить диск.

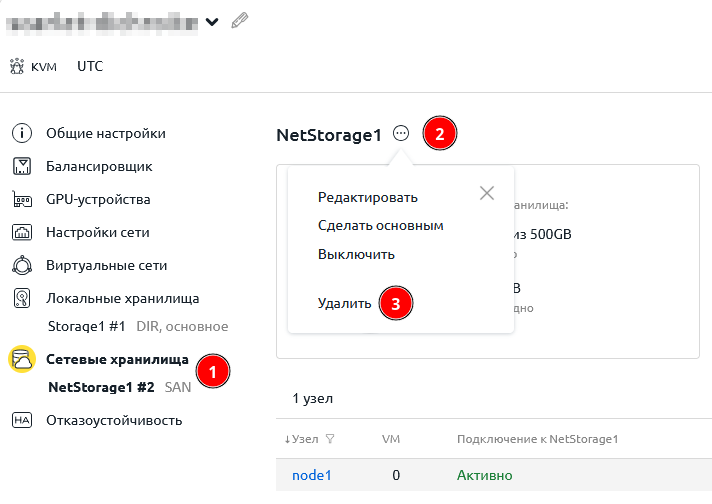

Удалите хранилище:
1. Перейдите в раздел Кластеры → Сетевые хранилища.
2. Откройте меню нужного хранилища.
3. Нажмите Удалить.
Подключитесь к узлу кластера по SSH. Подробнее о подключении по SSH см. в статье Настройка рабочего места.

Сохраните текущую топологию multipath:

Выведите список настроенных multipath‑устройств:

sudo multipath -ll

Пример вывода

3520f0c2000010001 dm-3 BAUM,BAUMv4
size=2.0T features='1 queue_if_no_path' hwhandler='0' wp=rw
|-+- policy='round-robin 0' prio=50 status=active
| |- 17:0:0:1 sdh 8:112 active ready running
| |- 15:0:0:1 sdj 8:144 active ready running
| `- 16:0:0:1 sdi 8:128 active ready running
`-+- policy='round-robin 0' prio=10 status=enabled
  |- 19:0:0:1 sdl 8:176 active ready running
  |- 20:0:0:1 sdm 8:192 active ready running
  `- 18:0:0:1 sdk 8:160 active ready running

3520f0c200001000f dm-0 BAUM,BAUMv4
size=2.0T features='1 queue_if_no_path' hwhandler='0' wp=rw

Пояснения:

3520f0c2000010001 и 3520f0c200001000f — WWID — уникальный идентификатор хранилища, который присваивается на стороне СХД;
sdh, sdj, sdi и т.д. — физические пути к LUN, которые система видит как диски.

Сохраните список multipath‑устройств в файл:
```
sudo -i
multipath -ll > /root/multipath-ll_before.txt
```

Определите WWID удаляемого хранилища одним из указанных способов:
- из вывода команды:
```
sudo multipath -ll
```
- выполните команду:
```
sudo ls -ashl /dev/mapper/
```
  Пример вывода
```
total 0
0 crw-------  1 root root 10, 236 Apr  1 10:15 control
0 lrwxrwxrwx  1 root root        7 Apr  1 10:15 3520f0c2000010001 -> ../dm-3
0 lrwxrwxrwx  1 root root        7 Apr  1 10:15 3520f0c200001000f -> ../dm-0
```
  Пояснения:
  - 3520f0c2000010001 и 3520f0c200001000f — WWID — уникальный идентификатор хранилища, который присваивается на стороне СХД.
Проверьте, что устройство не используется. Убедитесь, что на удаляемом устройстве нет активных LVM-томов, файловых систем или точек монтирования:
```
lsblk | grep <WWID>
mount | grep <WWID>
lvs | grep <WWID>
```
Ожидаемый результат: пустой вывод. Если вывод содержит данные, значит устройство используется. В этом случае обратитесь в техподдержку по инструкции Служба поддержки.
Пояснения:
- WWID — уникальный идентификатор хранилища, который присваивается на стороне СХД.
Проверьте отсутствие активных процессов:
1. Выполните команды для поиска процессов, работающих с устройством:
```
fuser -vm /dev/mapper/<WWID> 2>/dev/null
lsof /dev/mapper/<WWID> 2>/dev/null
```
2. Если команды вернули список процессов, остановите их. Вы можете использовать любые стандартные утилиты для завершения процессов. Например, выполните команду:
```
kill -9
```
Отключите очередь ввода-вывода (I/O queueing). Это предотвратит зависание процессов при потере последнего пути к устройству:
1. Проверьте статус очередей:
```
multipathd -k <<EOF
show maps status
EOF
```
2. Отключите очереди для целевого устройства:
```
multipathd -k <<EOF
disablequeueing map <WWID>
EOF
```
  Пояснения:
  - WWID — уникальный идентификатор хранилища, который присваивается на стороне СХД.
3. Проверьте, что очереди отключены:
```
multipathd -k <<EOF
show maps status
EOF
```
  Ожидаемый результат: для целевого устройства в столбце queueing указано значение off.
  Пример вывода
```
name          failback  queueing paths dm-st  write_prot
<WWID>        immediate off      2     active rw
```
Получите список дисков. Получите имена всех путей удаляемого WWID из п. 4.a. Например, пути sdh , sdi.
Удалите полученные SCSI-пути по одному. Выдерживайте паузу между командами и проверяйте статус multipath после каждой операции:
1. Выполните команду:
```
echo 1 > /sys/block/sdX/device/delete
sleep 4
sudo multipath -ll <WWID>
```
  Пояснения:
  - sdX — имя диска. Все имена получены в п.9;
  - WWID — уникальный идентификатор хранилища, который присваивается на стороне СХД.
2. Повторите команду для всех путей, которые относятся к удаляемому устройству:
  Пример для устройства с путями sdh, sdi, sdj, sdk, sdl, sdm
```
echo 1 > /sys/block/sdh/device/delete
sleep 4
multipath -ll <WWID>

echo 1 > /sys/block/sdi/device/delete
sleep 4
multipath -ll <WWID>

echo 1 > /sys/block/sdj/device/delete
sleep 4
multipath -ll <WWID>

echo 1 > /sys/block/sdk/device/delete
sleep 4
multipath -ll <WWID>

echo 1 > /sys/block/sdl/device/delete
sleep 4
multipath -ll <WWID>

echo 1 > /sys/block/sdm/device/delete
sleep 4
multipath -ll <WWID>
```
Удалите multipath-карту из Device Mapper:
```
sudo multipath -f <WWID>
```
Если устройство уже было удалено автоматически, команда выдаст сообщение об ошибке — это корректно.
Проверьте, что устройство исчезло:
```
sudo multipath -ll | grep <WWID>
```
Ожидаемый вывод: пустой.
Добавьте WWID в чёрный список multipath:
1. Выполните команду:
```
tee -a /etc/multipath.conf <<EOF

# Blacklisted device - removed
blacklist {
    wwid "<WWID>"
}
EOF
```
  Это предотвратит автоматическое воссоздание multipath-карты при перезагрузке или повторном сканировании.
  Пояснения:
  - WWID — уникальный идентификатор хранилища, который присваивается на стороне СХД.
2. Проверьте, что запись добавлена:
```
sudo grep -A2 "blacklist" /etc/multipath.conf | grep <WWID>
```
  Пояснения:
  - WWID — уникальный идентификатор хранилища, который присваивается на стороне СХД.

Удалите WWID из журнала обнаруженных устройств:

Выполните команды:

sudo grep -v "<WWID>" /etc/multipath/wwids > /tmp/wwids.new && \
sudo mv /etc/multipath/wwids /etc/multipath/wwids.old && \
sudo mv /tmp/wwids.new /etc/multipath/wwids && \
sudo chmod 600 /etc/multipath/wwids && \
sudo multipathd reconfigure

Проверьте, что WWID удалён:
```
sudo grep <WWID> /etc/multipath/wwids
```
Ожидаемый вывод: пустой.

На узле инициатора iSCSI отвяжите маппинг, связанный с отключаемым multipath-диском LUN на СХД.

Внимание
Если этого не сделать, при перезагрузке узла iSCSI-сессии автоматически восстановятся, и система снова обнаружит SCSI-пути (например, sdh, sdi и т.д.). Но в силу выполненных действий без multipath-карты они не будут формировать единое mpath-блочное устройство, что может привести к проблемам.
