Управление шасси

Шасси — это устройство, которое предоставляет доступ к общим компонентам для блейд-серверов и блейд-коммутаторов. Например, блейд-сервер может состоять из системной платы, процессора, модулей памяти и сетевой карты и использовать внешние диски и блоки питания, установленные в шасси.

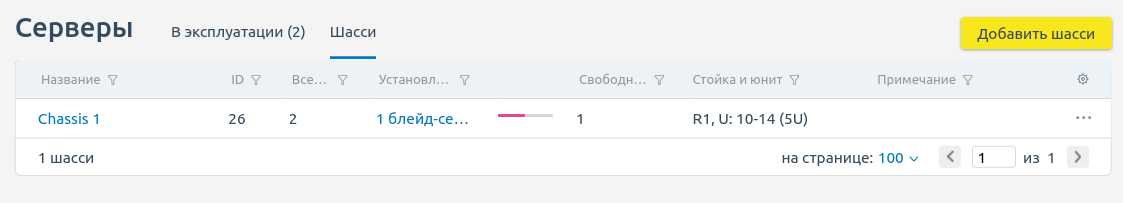

Чтобы управлять шасси, перейдите в Серверы → Шасси.

Добавление шасси

Чтобы добавить шасси в стойку:

1. Нажмите Добавить шасси.
2. Выберите платформу шасси. Если нужной платформы нет в списке:

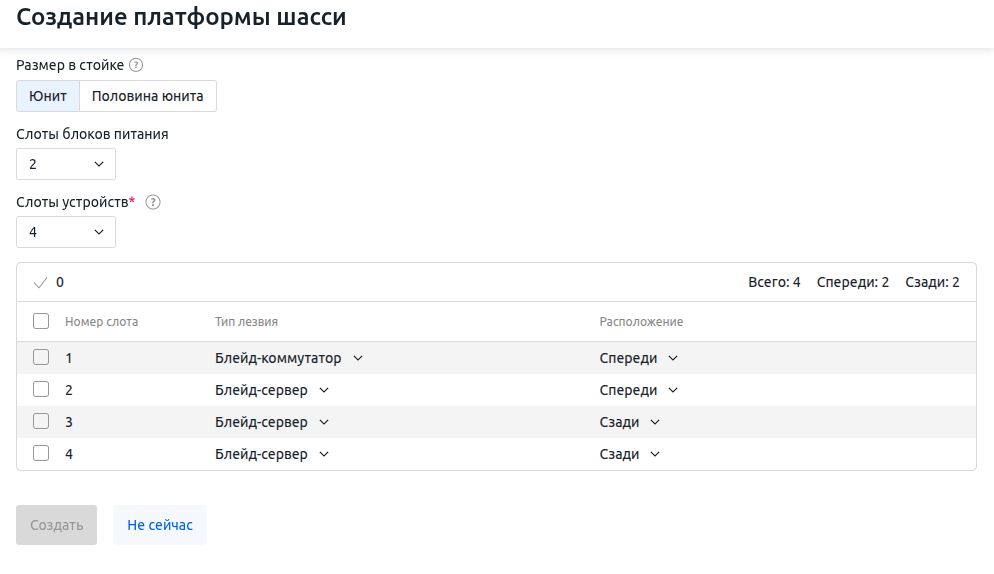

   1. Нажмите Создать платформу.
   2. Выберите Размер в юнитах. Он может быть кратным 0,5.
   3. Укажите Высоту в юнитах.
   4. Укажите количество слотов под компоненты:
      1. Количество слотов устройств. Для каждого слота отметьте, какие типы устройств могут быть в него установлены:
         • Блейд-сервер;
         • Блейд-коммутатор.
      2. Количество слотов блоков питания.
3. Укажите параметры шасси:
   1. Введите Название.
   2. Выберите Расположение в стойке.
   3. Выберите Стойку.
   4. Выберите Номер (номера) юнитов.
   5. Укажите Вес в килограммах.
   6. Укажите произвольное Примечание.

4. Нажмите Добавить.


Чтобы удалить шасси, перейдите в Серверы → Шасси → выберите нужное шасси и нажмите → Удалить шасси.

Конфигурация шасси

Чтобы изменить настройки шасси или добавить в него устройства, перейдите в Серверы → Шасси → нажмите на название нужного шасси. Откроется карточка шасси, и вы сможете выбрать нужное окно для настройки.

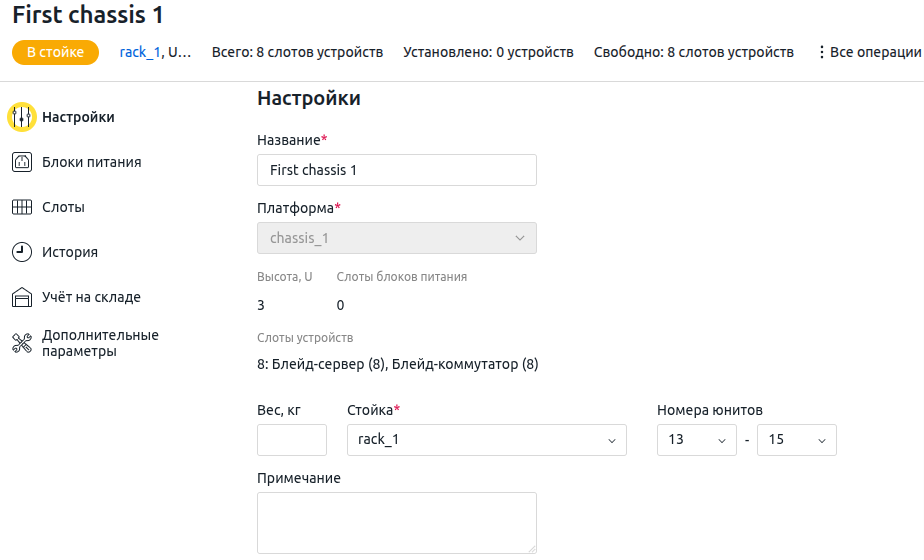

Настройки

В окне Настройки вы можете изменить:

• Название шасси в веб-интерфейсе платформы;
• Стойку и Номера юнитов в стойке, в которых расположено шасси;
• Вес шасси в килограммах;
• Примечание, которое отображается в таблице шасси.

Блоки питания

Чтобы управлять информацией о блоках питания, которые установлены в шасси, перейдите в Серверы → Шасси → нажмите на название нужного шасси → Блоки питания. Чтобы добавить блоки питания:

1. Нажмите Добавить блок питания.
2. Выберите нужные блоки питания на складе.
3. Нажмите Добавить.

Вы можете добавлять блоки питания только со склада. Если на складе нет сводобных блоков питания, но вам нужно добавить блок питания в шасси:

1. Наведите курсор на кнопку Добавить блок питания. Появится всплывающее окно со ссылкой на окно добавления блока питания на склад.
2. Нажмите Перейти на склад.
3. Введите нужные параметры блока питания и нажмите Добавить.

После этого вы сможете добавить блок питания в шасси.

Чтобы удалить блок питания из шасси:

1. Выберите нужный блок питания и нажмите → Извлечь из шасси.
2. Укажите Склад и Статус.
3. Нажмите Сменить статус.

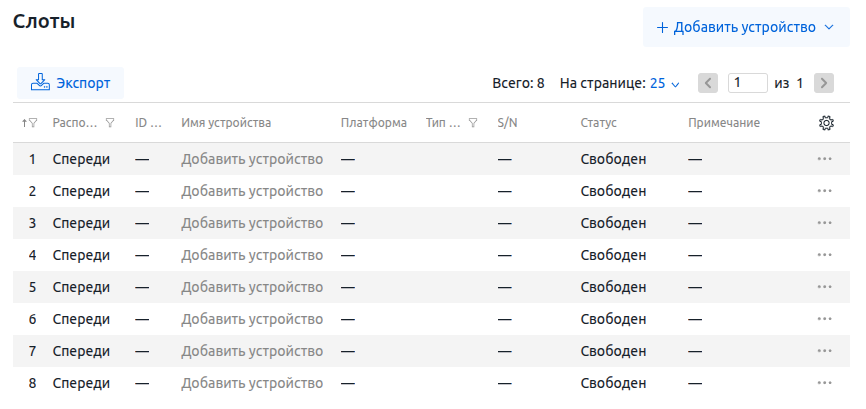

Добавление устройств в шасси

Чтобы добавить устройство в шасси:

1. Перейдите в Серверы → Шасси → выберите нужное шасси и нажмите → Установленные устройства → Добавить устройство.
2. Добавьте нужное устройство:
   • блейд-сервер. Подробнее см. Добавление сервера;
   • блейд-коммутатор. Подробнее см. Добавление коммутатора.

Вы можете скачать информацию об устройствах, установленных в шасси, в формате CSV. Для этого перейдите в Серверы → Шасси → выберите нужное шасси и нажмите → Установленные устройства → нажмите Экспорт.

Управление подключениями шасси

DCImanager 6 поддерживает два вида сетевых подключений шасси:

• Управление — используется для сбора метрик и мониторинга ресурсов шасси и смонтированных устройств;
• Данные — используется для обмена данными между шасси и сетью. DCImanager 6 не может просматривать трафик подключений этого типа.

Подключение шасси к сети электропитания

Чтобы подключить шасси к источнику питания:

1. Перейдите в Серверы → Шасси → выберите шасси.
2. Перейдите в раздел Подключения.
3. Нажмите Создать подключение → Подключение к источнику питания.
4. Укажите конечное устройство: PDU либо ИБП.
5. Укажите расположение источника питания и выберите устройство из выпадающего списка.
6. Нажмите Добавить.

Подключение шасси к сети обмена данными

Чтобы подключить шасси к сети обмена данными:

1. Перейдите в Серверы → Шасси → выберите шасси.
2. Перейдите в раздел Подключения.
3. Нажмите Создать подключение → Сетевое подключение.
4. Выберите тип Данные.
5. Выберите расположение и тип устройства, через которое шасси будет связываться с сетью.
6. Нажмите Добавить.

Подключение шасси к сети управления

Для сбора метрик, контроля работы и отслеживания состояния шасси подключите его к серверу-локации. Рекомендуем подключать шасси к локации через коммутатор. Коммутатор должен находиться в той же подсети, что и сервер-локация, и иметь с ним L2-связность. Чтобы подключить шасси к управляющему устройству:

1. Перейдите в Серверы → Шасси → выберите шасси.
2. Перейдите в раздел Подключения.
3. Нажмите Создать подключение → Сетевое подключение.
4. Выберите тип Управление.
5. Выберите расположение и тип устройства, через которое шасси будет связываться с сервером-локацией.
6. Нажмите Добавить.
