Настройка подключений сервера

К серверу в DCImanager 6 могут быть подключены:

  • другие серверы;
  • шасси;
  • шасси СХД;
  • BMC;
  • Intel AMT;
  • один или несколько портов распределителей питания (PDU);
  • один или несколько портов коммутаторов.

Управление подключениями сервера

Чтобы управлять добавленными подключениями, перейдите в Серверы → нажмите на название сервера → Параметры сервера → Подключения. Чтобы отобразить подключения нужного типа, выберите нужную вкладку:

  • Сетевые подключения — подключения для передачи данных: к коммутаторам, шасси, шасси СХД или другим серверам;
  • Питание — подключения к источникам питания: PDU или ИБП.

В таблице подключений отображаются все подключения сервера. Для каждого подключения отображаются параметры конечного устройства:

  • Имя конечного устройства и состояние физического подключения к порту:
    • Link on — кабель подключён;
    • Link off — кабель не подключён;
    • Link error — ошибка в определении статуса подключения;
  • Тип конечного устройства;
  • Порт конечного устройства;
  • IP конечного устройства — для коммутаторов;
  • Стойка и юнит;
  • Статус — отображает программный статус порта коммутатора или PDU. Вы можете Включить или Выключить порт.

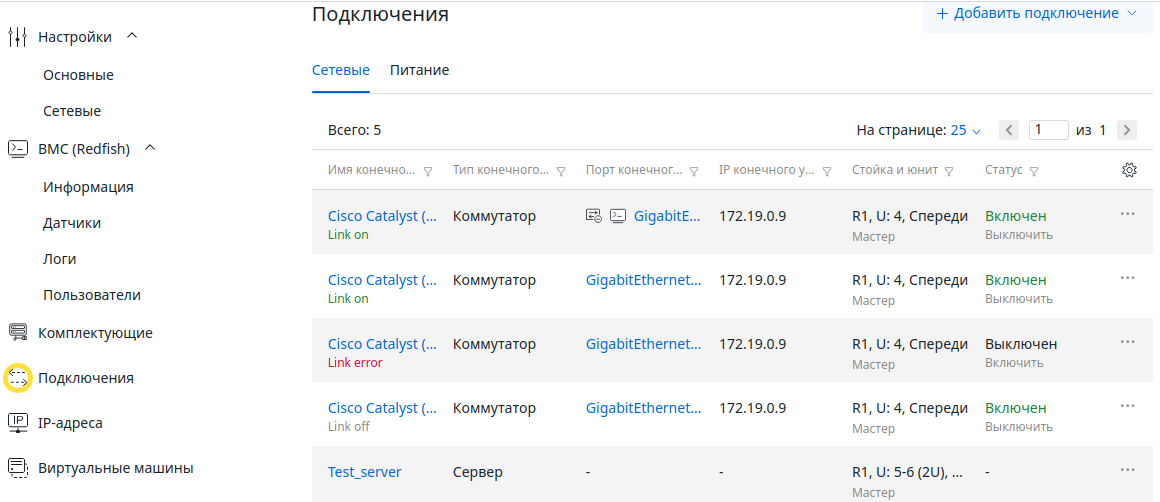

Интерфейс раздела Подключения
Интерфейс раздела Подключения


Также управлять подключениями можно в таблице серверов. Для этого нажмите на название сервера в таблице. Добавленные подключения будут отображены в разделе Подключения.

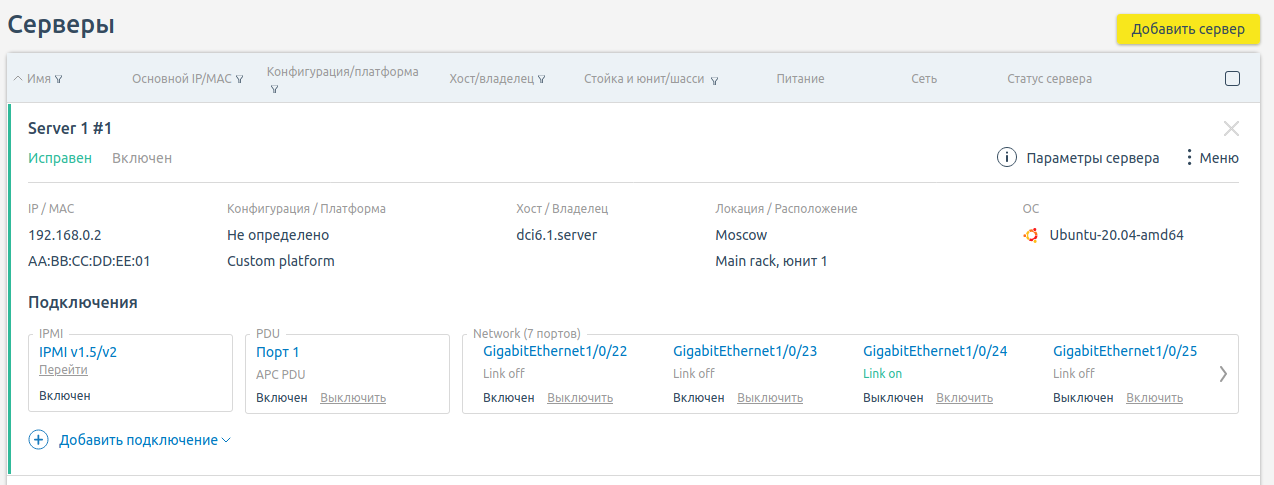

Подключения сервера
Подключения сервера


Чтобы сделать все подключения сервера к коммутаторам неактивными, вы можете заблокировать сервер. Для этого перейдите в  меню → Блокировать.Чтобы восстановить подключения, разблокируйте сервер: меню → Разблокировать.

Также, вы можете управлять подключениями через карточку сервера. Для этого нажмите на имя сервера в таблице серверов → Параметры сервера → Вкладка Подключения.

Подключение BMC или Intel AMT

Одновременно к серверу не могут быть подключены BMC и Intel AMT.

Подключение к BMC

  1. Перейдите в Серверы → нажмите на название сервера → Добавить подключение → к BMC.
  2. Выберите Тип BMC.
  3. Укажите IP-адрес для доступа к BMC. Платформа отобразит информацию используется ли этот IP-адрес BMC на других серверах.
  4. Укажите имя Пользователя и Пароль.
  5. Нажмите Сохранить.

Подключение Intel AMT

  1. Перейдите в Серверы → нажмите на название сервера → Добавить подключение → к Intel AMT.
  2. Укажите IP-адрес для доступа к Intel AMT.
  3. Выберите Протокол подключения — HTTP или HTTPS.
  4. Укажите имя Пользователя и Пароль.
  5. Нажмите Сохранить.
Чтобы подключиться к BMC или Intel AMT на сервере с приватным IP-адресом, установите модуль проксирования BMC.

Подключение источника питания

Чтобы подключить сервер к источнику питания:

  1. Перейдите в Серверы → нажмите на название сервера → Добавить подключение → Подключение к источнику питания.
  2. Выберите Тип конечного устройства:
    • ИБП;
    • PDU.
  3. Выберите Местоположение конечного устройства:
    • В той же стойке, что и сервер;
    • В любой стойке.
    Чтобы подключить сервер к напольному ИБП, выберите В любой стойке.
  4. Выберите устройство.
  5. Если вы подключаете сервер к PDU, выберите Порты PDU.
  6. Нажмите Сохранить.

Также вы можете добавить подключение из карточки источника питания:

  • для ИБП: Оборудование → ИБП → нажмите на название ИБП → меню  → Настройки →  Исходящие подключения → Добавить подключение → выберите тип подключения К серверу → выберите сервер → Сохранить;
  • для PDU: Оборудование → Распределители питания (PDU) → нажмите на название PDU → Порты →  меню  → Подключение к устройству → выберите тип подключения К серверу → выберите сервер → Сохранить;

Сетевые подключения

DCImanager 6 поддерживает два вида сетевых подключений шасси:

  • Управление — используется для сбора метрик и мониторинга ресурсов шасси и смонтированных устройств;
  • Данные — используется для обмена данными между шасси и сетью. DCImanager 6 не может просматривать трафик подключений этого типа.

Чтобы добавить сетевое подключение к серверу:

  1. Перейдите в Серверы → нажмите на название сервера → Добавить подключение → Сетевое подключение.
  2. Выберите Местоположение устройства:
    • В той же стойке, что и сервер;
    • В любой стойке.
  3. Выберите Тип конечного устройства:
    1. Сервер;
    2. Коммутатор;
    3. Шасси;
    4. Шасси СХД.
  4. Выберите конечное устройство.
  5. Укажите данные, которые зависят от типа устройства:
    • для коммутатора — отметьте Порты, к которым будет подключён сервер.
    • для шасси и шасси СХД — выберите Тип подключения:
      • Данные;
      • Управление.
    • для шасси и шасси СХД, если вам нужно подключить не само шасси, а устройство внутри него:
      1. Нажмите Устройство внутри шасси.
      2. Выберите Тип конечного устройства.
      3. Выберите Конечное устройство.
      4. Если конечное устройство — коммутатор, укажите Порты, к которым будет подключён сервер.
  6. Нажмите Сохранить.
