DCImanager 6

Модуль "СХД"

Модуль "СХД" доступен только для версии DCImanager 6 Infrastructure.

Система хранения данных (СХД) — система из отказоустойчивого оборудования и ПО для хранения и обмена данными с возможностью:

  • управления по сети;
  • использования технологий резервного копирования и виртуализации.

С помощью модуля "СХД" вы можете отслеживать состояние и управлять СХД, в том числе собранной из компонентов от различных производителей. Использовать ПО к компонентам СХД от производителей при этом не нужно.

Оборудование СХД

Модуль "СХД" позволяет подключать к платформе:

  • шасси СХД — корпуса системы хранения данных, в которые устанавливаются все компоненты. DCImanager 6 поддерживает три вида шасси СХД:

    • головной модуль — поддерживает установку контроллеров СХД;
    • полка-расширение — поддерживает установку накопителей, но не поддерживает установку контроллеров;
    • комбинированный модуль — поддерживает установку и контроллеров СХД, и накопителей;
  • контроллеры — серверы или наборы процессорных плат. Управляют работой СХД. Вы можете установить контроллеры в шасси с типом головной модуль или комбинированный модуль.
  • I/O модули — сетевые адаптеры или наборы портов. Предоставляют физические порты для подключения СХД к сети. Вы можете установить I/O модули только в шасси с типом полка-расширение.
  • дисковые накопители;
  • блоки питания.

Перед добавлением в локацию шасси СХД нужно создать платформу шасси. Платформа шасси СХД — это запись в справочнике локации, которая содержит информацию о:

  • наименовании модели шасси;
  • размере в U;
  • типе шасси;
  • количестве слотов под управляющие модули и дисковые накопители.

Перед добавлением контроллеров и I/O модулей нужно внести в локацию их модели. Модели контроллеров и I/O модулей — записи в справочнике локации, которые содержат информацию о:

  • наименовании и типе управляющего модуля;
  • количестве сетевых портов.

Начало работы

Начало работы с СХД в DCImanager 6 состоит из шагов:

  1. Установка модуля.
  2. Добавление платформ шасси СХД в справочник локации.
  3. Добавление шасси СХД.
    Для корректной работы СХД в локации должна быть возможность установить контроллер СХД. Для этого нужно хотя бы одно шасси с типом платформы головной модуль или комбинированный модуль.
  4. Добавление моделей контроллеров и I/O модулей в справочник локации.
  5. Добавление контроллеров и I/O модулей в шасси СХД.
  6. Добавление дисков и блоков питания в шасси СХД.
  7. Подключение оборудования СХД к источникам питания.
  8. Подключение оборудования СХД к сети.
  9. Выделение IP-адресов для оборудования СХД, которое участвует в обмене данными с сетью.
  10. Настройка обработчика для мониторинга СХД.

Установка модуля

Модуль "СХД" возможно установить, только если в платформе установлен модуль "Учёт оборудования". Подробнее см. в статье Модуль "Учёт оборудования".

Для установки модуля "СХД" нажмите в правом меню → Модули → перейдите к карточке модуля СХД → Установить.

Вы не сможете удалить модуль "Учёт оборудования", пока к платформе подключен модуль "СХД".

Добавление оборудования СХД в локацию

Создание платформы шасси СХД

Для начала работы создайте платформу шасси СХД:

  1. Нажмите СХД в меню слева → Добавить шасси СХД → Новое.
  2. Нажмите на поле Платформа → Добавить платформу.
  3. Выберите Тип платформы.
  4. Введите размер платформы в поле Размер, U.
  5. Укажите количество слотов под модули:
    • Количество слотов под контроллер СХД для головного или комбинированного модуля;
    • Количество слотов под I/O-модули для полки-расширения.
  6. Для полки-расширения или комбинированного модуля укажите количество слотов под различные типы накопителей:
    • Слоты под накопитель 2.5;
    • Слоты под накопитель 3.5;
    • Слоты под NVME-накопители.
  7. Нажмите Добавить.

Добавление шасси СХД

Чтобы добавить шасси СХД в локацию:

  1. Нажмите СХД в меню слева → Добавить шасси СХД → Новое.
  2. Введите Название шасси.
  3. Нажмите на поле Платформа и выберите нужную платформу из списка.
  4. Укажите расположение шасси СХД в полях Стойка и Номера юнитов.
  5. Выберите Склад, к которому относится СХД.
  6. Если нужно, укажите опциональные параметры:
    • Примечание — текст, который будет отображаться в таблице шасси СХД локации.
    • Серийный номер;
    • Цена за единицу;
    • Номенклатура.
  7. Нажмите Добавить.

Создание модели контроллера

Для начала работы с контроллерами внесите в справочник локации модель контроллера:

  1. Нажмите СХД в меню слева → выберите шасси с типом головной модуль или комбинированный модуль.
  2. Перейдите в раздел Модули.
  3. Нажмите Добавить контроллер → Добавить новый.
  4. Нажмите на поле Модель → Добавить модель.
  5. Введите название контроллера в поле Модель.
  6. Укажите количество сетевых портов в полях:
    • Тип: FC, шт;
    • Тип: ETH, шт;
    • Тип: HBA, шт.
  7. Если нужно, укажите опциональные параметры:

    • Псевдоним — по нему вы сможете фильтровать контроллеры в таблице модулей СХД.
    • Примечание.
  8. Нажмите Добавить.

Добавление контроллера

Чтобы добавить контроллер:

  1. Нажмите СХД в меню слева → выберите шасси с типом головной модуль или комбинированный модуль.
  2. Перейдите в раздел Модули.
  3. Нажмите Добавить контроллер → Добавить новый.
  4. Введите Название контроллера.
  5. Нажмите на выпадающий список Модель и выберите нужную модель.
  6. Выберите Склад, к которому относится контроллер.
  7. Если нужно, укажите опциональные параметры:

    • Примечание — текст, который будет отображаться в таблице модулей шасси СХД.
    • Штрих-код;
    • Цена за единицу;
    • Номенклатура.
  8. Нажмите Добавить.
Для отказоустойчивости рекомендуем к каждому контроллеру добавлять резервный контроллер.

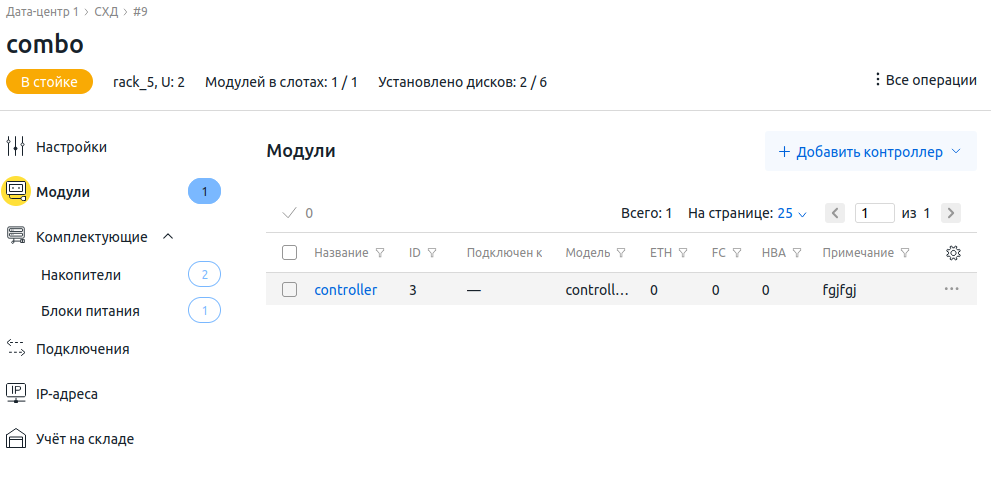

Пользовательский интерфейс окна Модули; шасси имеет тип комбинированный модуль

Добавление модели I/O модуля

Чтобы шасси СХД с типом полка-расширение могло обмениваться данными с другими устройствами, ему потребуется I/O-модуль. Чтобы его добавить:

  1. Нажмите СХД в меню слева → выберите шасси с типом полка-расширение.
  2. Перейдите в раздел Модули.
  3. Нажмите Добавить I/O модуль → Добавить новый.
  4. Нажмите на выпадающий список Модель → Добавить модель.
  5. Введите название контроллера в поле Модель.
  6. Укажите количество сетевых портов в полях:
    • Тип: FC, шт;
    • Тип: ETH, шт;
    • Тип: HBA, шт.
  7. Если нужно, укажите опциональные параметры:

    • Псевдоним — по нему вы сможете фильтровать I/O модули в таблице модулей.
    • Примечание.
  8. Нажмите Добавить.

Добавление I/O модуля

Чтобы добавить I/O модуль:

  1. Нажмите СХД в меню слева → выберите шасси с типом головной модуль или комбинированный модуль.
  2. Перейдите в раздел Модули.
  3. Нажмите Добавить I/O модуль → Добавить новый.
  4. Введите Название I/O модуля.
  5. Нажмите на выпадающий список Модель и выберите нужную модель.
  6. Выберите Склад, к которому относится I/O модуль.
  7. Если нужно, укажите опциональные параметры:

    • Примечание — текст, который будет отображаться в таблице модулей шасси СХД. Не влияет на взаимодействие с другим оборудованием и с платформой;
    • Штрих-код;
    • Цена за единицу;
    • Номенклатура.
  8. Нажмите Добавить.
Для отказоустойчивости рекомендуем к каждому I/O модулю добавлять резервный I/O модуль.

Добавление накопителей и блоков питания

Вы можете добавлять в шасси СХД только блоки питания и накопители со склада. О том, как добавить оборудование на склад, см. в статье Модуль "Учёт оборудования".

Чтобы добавить накопитель или блок питания в шасси СХД:

  1. Нажмите СХД в меню слева → выберите шасси.
  2. Перейдите в раздел Комплектующие.
  3. Нажмите Добавить комплектующие → выберите нужный тип комплектующих: Накопители или Блоки питания.
  4. В появившемся окне отметьте галочкой устройства, которые вам нужно добавить в шасси.
  5. Нажмите Добавить.

Создание подключений оборудования

Для работы СХД создайте подключения:

  • СХД к сети электропитания;
  • одних компонентов СХД к другим;
  • СХД к сети передачи данных;
  • СХД к сети управления.

DCImanager 6 поддерживает два вида сетевых подключений СХД:

  • Управление — используется для сбора метрик и мониторинга ресурсов СХД;
  • Данные — используется для обмена данными между СХД и сетью. DCImanager 6 не может просматривать и изменять трафик подключений этого типа.

Подключение СХД к сети электропитания

Чтобы подключить шасси СХД к источнику питания:

  1. Перейдите в СХД → выберите шасси с контроллером СХД.
  2. Перейдите в раздел Подключения.
  3. Нажмите Создать подключение → Подключение к источнику питания.
  4. Укажите конечное устройство: PDU либо ИБП.
  5. Укажите расположение источника питания и выберите устройство из выпадающего списка.
  6. Нажмите Добавить.

Подключение одних элементов СХД к другим

Для корректной работы шасси СХД, в которое установлен контроллер, необходимо настроить обмен данными между шасси и контроллером. Чтобы это сделать:

  1. Перейдите в СХД → выберите шасси с контроллером СХД.
  2. Перейдите в раздел Подключения.
  3. Нажмите Создать подключение → Сетевое подключение.
  4. Выберите тип Данные.
  5. В качестве начального устройства оставьте Шасси СХД.
  6. Нажмите на поле Контроллер и в выпадающем списке выберите нужное устройство.
  7. Нажмите Добавить.

Повторите эти действия для всех контроллеров в шасси.

Если в платформу добавлены шасси с типом полка-расширение, подключите к нему I/O модули:

  1. Перейдите в СХД → выберите шасси.
  2. Перейдите в раздел Подключения.
  3. Нажмите Создать подключение → Сетевое подключение.
  4. Выберите тип Данные.
  5. В качестве начального устройства оставьте Шасси СХД.
  6. Нажмите на поле I/O модуль и в выпадающем списке выберите нужное устройство.
  7. Нажмите Добавить.

Повторите эти действия для каждого I/O модуля в шасси.

После этого нужно подключить полку-расширение к контроллеру СХД. Чтобы это сделать:

  1. Перейдите в СХД → выберите шасси.
  2. Перейдите в раздел Подключения.
  3. Нажмите Создать подключение → Сетевое подключение.
  4. Выберите тип Данные.
  5. Если I/O модуль установлен в шасси как модуль, то в качестве исходного устройства выберите I/O модуль. Если I/O модуль встроен в шасси СХД, выберите Шасси СХД.
  6. Если управляющий контроллер установлен в шасси как модуль, то в качестве конечного устройства выберите Контроллер. Если контроллер встроен в шасси СХД, выберите Шасси СХД.
  7. Укажите расположение шасси с контроллером СХД.
  8. Нажмите Добавить.

Подключение СХД к сети обмена данными

Чтобы подключить СХД к сети обмена данными:

  1. Перейдите в СХД → выберите шасси, в котором установлен контроллер СХД, либо шасси, в котором есть встроенный контроллер СХД.
  2. Перейдите в раздел Подключения.
  3. Нажмите Создать подключение → Сетевое подключение.
  4. Выберите тип Данные.
  5. Если контроллер установлен в шасси как модуль, то в качестве исходного устройства выберите Контроллер. Если контроллер встроен в шасси СХД, выберите Шасси СХД.
  6. Выберите расположение и тип устройства, через которое СХД будет связываться с сетью.
  7. Нажмите Добавить.

Подключите каждый контроллер СХД ко всем устройствам для обмена данными между СХД и сетью.

Подключение СХД к сети управления

Для сбора метрик, контроля работы и отслеживания состояния СХД вам нужно подключить контроллер СХД к серверу локации. Рекомендуем подключать контроллер к локации через коммутатор. Коммутатор должен находиться в той же подсети, что и сервер локации, и иметь с ним L2-связность. Чтобы подключить контроллер СХД к управляющему устройству:

  1. Перейдите в СХД → выберите шасси, в котором установлен контроллер СХД, либо шасси, в котором есть встроенный контроллер СХД.
  2. Перейдите в раздел Подключения.
  3. Нажмите Создать подключение → Сетевое подключение.
  4. Выберите тип Управление.
  5. Если контроллер установлен в шасси как модуль, то в качестве исходного устройства выберите Контроллер. Если контроллер встроен в шасси СХД, выберите Шасси СХД.
  6. Выберите расположение и тип устройства, через которое СХД будет связываться с сервером-локацией.
  7. Нажмите Добавить.

Выделение IP адресов

После подключения СХД к сети выделите IP-адреса для каждого шасси. Чтобы выделить IP-адрес шасси СХД:

  1. Перейдите в СХД → выберите шасси.
  2. Перейдите в раздел IP-адреса.
  3. Нажмите Выделить IP.
  4. Укажите точку подключения:
    • если вы используете шасси во встроенным контроллером СХД или I/O модулем, укажите Шасси СХД;
    • если контроллер или I/O модуль установлены как модули, укажите Контроллер или I/O модуль.
  5. Укажите способ задания IP-адреса: Автоматически либо Вручную.
    1. если вы указали Автоматически, выберите пул из выпадающего списка;
    2. если вы указали Вручную, введите IP-адрес.
  6. Нажмите Добавить.

Выделите IP-адреса для каждого контроллера и I/O модуля.

Настройка обработчика для мониторинга СХД через Grafana

Если вы назначили IP-адрес контроллеру СХД либо шасси со встроенным контроллером, вы можете подключить к шасси обработчик и отслеживать состояние системы через Grafana. Обработчик — это программный модуль, который обеспечивает взаимодействие контроллеров СХД с платформой. Чтобы подключить обработчик:

  1. Перейдите в СХД → выберите шасси.
  2. Перейдите в раздел Обработчик.
  3. В зависимости от модели контроллера, выберите обработчик HTTP либо SMNP.
  4. В выпадающем списке IP-адреса выберите адреса основного и резервного контроллеров.
  5. Введите Имя пользователя и Пароль для входа в систему.
  6. Нажмите Сохранить.

После этого во вкладке Обработчики станет активна ссылка Grafana. Перейдите по ней, чтобы ослеживать состояние СХД.

Обработчик опрашивает устройства СХД один раз в минуту. Периодический опрос СХД не прекращается при потери соединения локации с сервером платформы.

После настройки обработчика вы можете просматривать метрики в Grafana по ссылке из окна Обработчик.

Доступные метрики зависят от моделей шасси и контроллеров СХД.

Извлечение СХД и отправка на склад

Чтобы извлечь шасси СХД из стойки и отправить его на склад:

  1. Перейдите в СХД → Выберите нужное шасси СХД → меню Сменить статус.
  2. Выберите Склад.
  3. Выберите статус, который будет присвоен шасси СХД после извлечения из стойки.
  4. Если шасси СХД нужно разобрать и хранить отдельно от установленных модулей, отметьте флажки извлечения соответствующих типов оборудования. Например, если вам нужно извлечь из шасси накопители и хранить их отдельно от шасси, отметьте флажок Извлечь накопители.
  5. Нажмите Извлечь и отправить на склад.
При раздельном извлечении выбранный статус применится только к шасси. Все извлечённые модули и комплектующие будут иметь статус На складе.
При извлечении шасси из стойки удалятся все IP-адреса, присвоенные шасси и его модулям. После извлечения сборку шасси СХД и присвоение IP-адресов нужно будет делать заново.
Дата последнего обновления статьи: 10.07.2025. Статья подготовлена техническими писателями ISPsystem
