Настройка коммутатора

Статья содержит инструкции по настройке коммутаторов.

Информация о портах

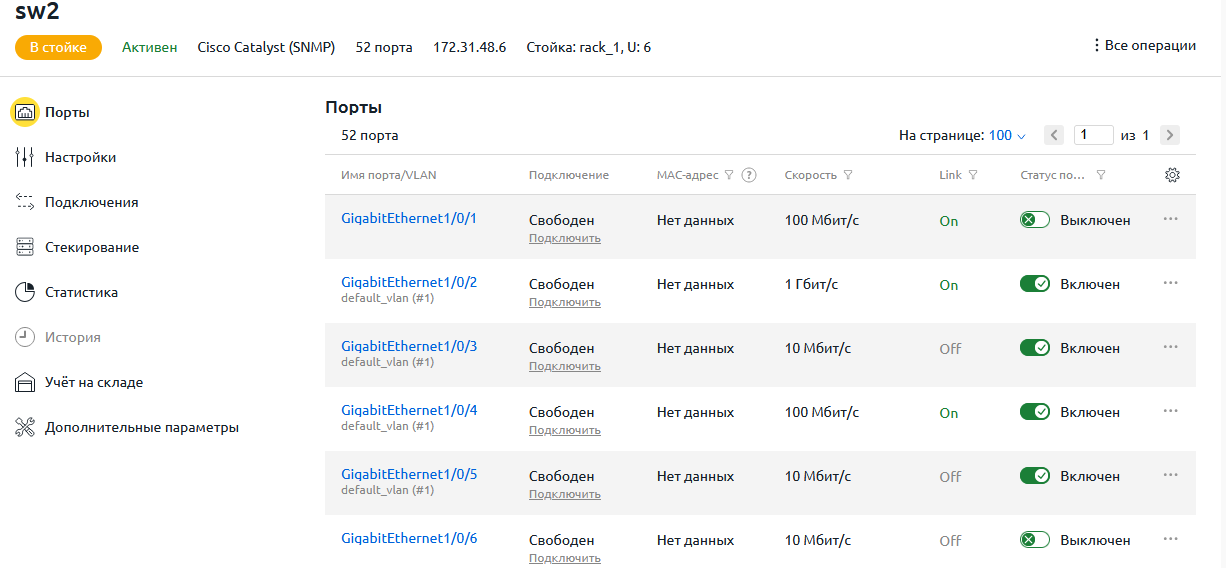

Для работы с портами коммутатора перейдите в Оборудование → Коммутаторы → нажмите на название коммутатора → Порты.

Таблица портов содержит следующую информацию:

• имя порта;
• VLAN;
• устройство, к которому подключен порт;
• MAC-адрес (только для обработчиков Cisco Catalyst и Juniper);
• скорость работы;
• наличие соединения;
• статус порта — включён или выключен.

Вы можете отфильтровать список портов по статусу, скорости подключения, наличию соединения или MAC-адресу. Например, включить отображение только активных портов или портов с определённой скоростью. Для этого нажмите в нужном столбце таблицы.

Опрос портов

DCImanager 6 опрашивает порты коммутатора каждые пять минут. Чтобы получить текущее состояние портов, перейдите в Оборудование → Коммутаторы →  меню → Опросить. Процедура опроса занимает некоторое время. Продолжительность этого времени зависит от используемого оборудования.

Настройка портов

1. Перейдите в Оборудование → Коммутаторы → нажмите на название коммутатора → Порты → выберите порт.

2. Если требуется, Включите или Выключите порт.
3. Выберите Тип подключения:
   • Свободен — к порту не подключены устройства;
   • К серверу — выберите Сервер, подключённый к порту. Включите опции:
     • Подключен к BMC, если порт используется для подключения к BMC. BMC может быть подключён только к одному из портов коммутатора;
     • Отключить сбор трафика, если для этого порта не нужна статистика по трафику;
   • К коммутатору, К PDU или К ИБП;
   • Другое — введите название Конечного устройства, подключённого к порту. Включите опцию Uplink, если это uplink-порт для подключения к коммутатору или маршрутизатору уровнем выше. На uplink-портах запрещено изменение настроек.
4. Выберите расположение устройства:

   • В стойке коммутатора;
   • В любой стойке;

5. Выберите Скорость порта.

   При выборе значений "Авто" и "Авто 10/100 Мбит" скорость порта устанавливается автоматически. Значение скорости будет зависеть от возможностей сервера, коммутатора и соединительного кабеля.
6. Выберите Режим работы порта:
   • Авто — режим устанавливается автоматически в зависимости от возможностей сервера, коммутатора и соединительного кабеля;
   • Full-duplex — передача и приём данных ведутся одновременно;
   • Half-duplex — в один момент времени информация может либо передаваться, либо приниматься.
     Для скоростей Авто, 1 Гбит/с и 10 Гбит/с автоматически устанавливается режим Full-duplex.

7. Укажите произвольное Примечание. Оно будет отображаться в списке портов коммутатора.
8. Выберите Access VLAN. Один порт может принадлежать только одной VLAN. Подробнее см. VLAN.
9. Чтобы сделать порт транковым:
   1. Включите опцию Trunk-порт.
   2. Выберите Native VLAN — VLAN, в которой трафик передаётся нетегированным.
   3. Выберите Членов Trunk — VLAN, которые могут передавать трафик через порт.
10. Нажмите Сохранить настройки.

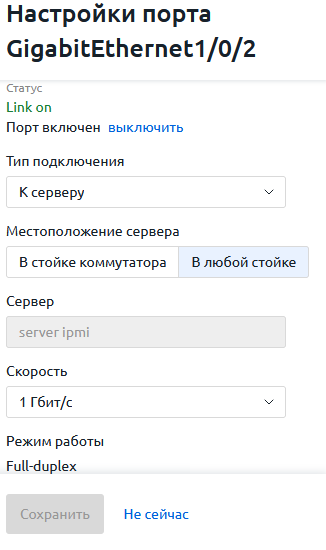

Пример настроек

Изменение настроек коммутатора

Чтобы изменить настройки коммутатора:

1. Перейдите в Оборудование → Коммутаторы → нажмите на название коммутатора → Настройки.

2. Внесите необходимые изменения. Изменить можно настройки, которые были доступны при создании коммутатора, за исключением Типа коммутатора. Подробнее см. Добавление коммутатора.

3. Нажмите Сохранить.

Вкладка Настройки

Агрегирование портов

Агрегирование каналов в сетях Ethernet позволяет объединить несколько параллельных каналов передачи данных в один логический. Агрегированные каналы обладают увеличенной пропускной способностью и высоким уровнем надёжности. Некоторые модели коммутаторов позволяют настроить агрегацию на уровне портов.

В текущей версии DCImanager 6 вы можете управлять агрегациями, созданными на коммутаторах Arista, Cisco Nexus и Mikrotik. Например, Arista DCS-7010T-48-R, Cisco Nexus 5000 Switch, Mikrotik CRS3XX.

Чтобы DCImanager 6 нашёл агрегированные порты, включите опцию Автоматически находить агрегированные каналы при добавлении коммутатора или в его настройках.

Порты, состоящие в агрегации, отображаются в общем списке со статусом "В агрегации". Вы не можете включать, выключать, изменять настройки и подключения этих портов.

Чтобы управлять агрегациями, перейдите в Оборудование → Коммутаторы → нажмите на название коммутатора → Порты → Агрегации.

Через меню вы можете выполнить следующие операции с агрегацией:

• включить/выключить;
• подключить к устройству;
• управлять агрегированным портом;
• указать примечание.

Управление источниками питания

Чтобы просмотреть или настроить источники питания коммутатора, перейдите в Оборудование → Коммутаторы → нажмите на название коммутатора → Настройки → Подключения. Вы можете управлять двумя типами источников питания: ИБП и PDU.

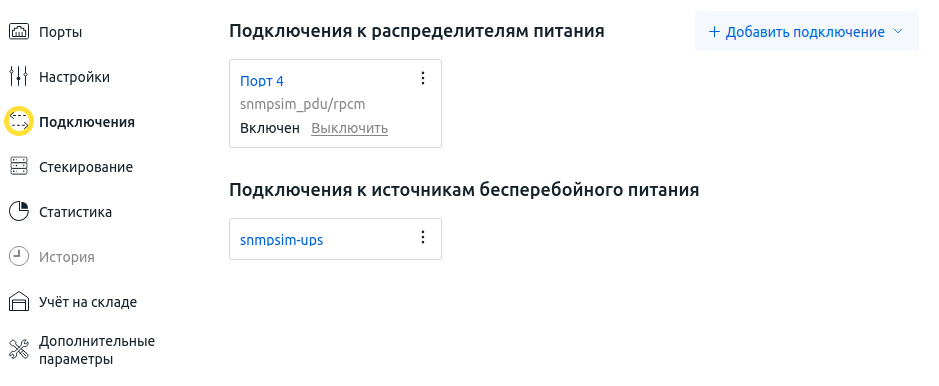

Интерфейс окна "Подключения"

ИБП

Чтобы добавить подключение к ИБП:

1. Нажмите Подключить к ИБП. Если у вас уже указаны устройства питания, то вместо этого нажмите Добавить подключение → К ИБП.
2. Укажите расположение устройства:

   • В стойке коммутатора;
   • В любой стойке;
3. Выберите ИБП из списка.
4. Нажмите Сохранить.

Чтобы открыть настройки ИБП, нажмите → Перейти к ИБП.

Чтобы удалить подключение к ИБП, нажмите → Удалить подключение → Удалить.

PDU

Чтобы добавить подключение к PDU:

1. Нажмите Подключить к PDU. Если у вас уже указаны устройства питания, то вместо этого нажмите Добавить подключение → К PDU.
2. Укажите расположение устройства:

   • В стойке коммутатора;
   • В любой стойке;
3. Выберите PDU из списка.
4. Выберите Порт PDU.
5. Нажмите Сохранить.

Чтобы отключить питание коммутатора от определённого PDU, нажмите → Выключить порт → Выключить.

Чтобы изменить порт PDU, к которому подключен коммутатор, нажмите → Настройки → Выберите нужный порт -< Сохранить.

Чтобы открыть настройки портов PDU, нажмите → Перейти к PDU.

Чтобы удалить подключение к PDU, нажмите  → Удалить подключение → Удалить.

Стекирование

Вы можете объединять коммутаторы в стек. Это позволит вам объединить несколько коммутаторов в одну логическую единицу, которая будет иметь собственный IP и MAC-адрес. Каждый стек поддерживает до 8 коммутаторов включительно.

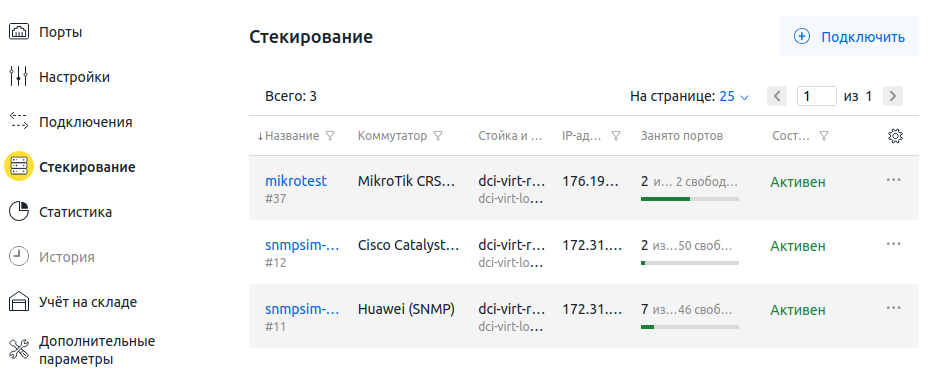

Интерфейс раздела Стекирование

Чтобы добавить коммутаторы в стек:

1. Перейдите в Оборудование → Коммутаторы → нажмите на название коммутатора → Настройки → Стекирование.
2. Нажмите Подключить.
3. Выберите коммутатор из списка.

Чтобы исключить коммутатор из стека:

1. Перейдите в Оборудование → Коммутаторы  → нажмите на название любого коммутатора, который входит в нужный стек → Настройки → Стекирование.
2. В строке с нужным коммутатором нажмите → Исключить из стека.
