Добавление коммутатора

Коммутатор — сетевое устройство, которое соединяет несколько устройств в локальной сети и передаёт данные между ними на канальном уровне. Вы можете добавить в платформу два вида коммутаторов:

• коммутатор для установки в стойку;
• блейд-коммутатор для установки в шасси. Подробнее о работе с шасси см. в статье Управление шасси.

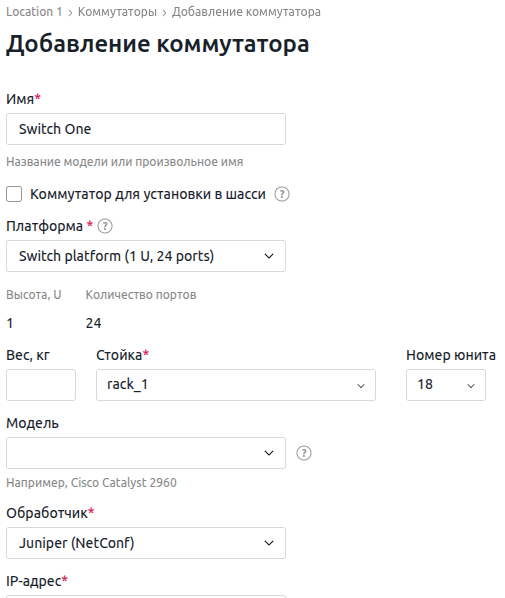

Чтобы добавить коммутатор:

1. Перейдите в Оборудование → Коммутаторы → Добавить коммутатор.
2. Укажите произвольное Имя коммутатора.
3. Если коммутатор устанавливается в шасси, отметьте опцию Коммутатор для установки в шасси.
4. Выберите Платформу из списка. Если нужной платформы нет:
   1. Нажмите Создать платформу.
   2. Введите Название платформы.
   3. Для стоечного коммутатора:
      1. Выберите или введите Высоту платформы в юнитах.
      2. Выберите Размер в стойке:
         • Юнит;
         • Половина юнита.
   4. Для блейд-коммутатора введите Размер платформы, слотов шасси.
   5. Выберите или введите Количество портов.
5. Если в платформе установлен модуль "Учёт оборудования", укажите Тип или модель устройства. Вы можете ввести название или выбрать из ранее добавленных.
6. Выберите Обработчик:
   • Arista (eAPI) — универсальный модуль для работы с коммутаторами Arista;
   • Brocade FCX beta (SNMP) — универсальный модуль для работы с коммутаторами Brocade;
   • Cisco Catalyst (SNMP) — универсальный модуль для работы с коммутаторами Cisco Catalyst;
   • Cisco Catalyst 45xx (SNMP) — универсальный модуль для работы с коммутаторами Cisco Catalyst 45xx;
   • Cisco Nexus (NX-API) — универсальный модуль для работы с коммутаторами Cisco Nexus;
   • Cisco Small Business beta (SNMP) — универсальный модуль для работы с коммутаторами Cisco Small Business;
   • D-Link (SNMP) — универсальный модуль для работы с коммутаторами D-Link;
   • D-Link 3200B beta (SNMP) — универсальный модуль для работы с коммутаторами D-Link 3200B;
   • D-Link 3200C beta (SNMP) — универсальный модуль для работы с коммутаторами D-Link 3200C;
   • Dell (SNMP) — универсальный модуль для работы с коммутаторами Dell;
   • Eltex MES2XXX beta (SNMP) — универсальный модуль для работы с коммутаторами Eltex с версией ПО MES2000;
   • Eltex MES5XXX beta (SNMP) — универсальный модуль для работы с коммутаторами Eltex с версией ПО MES5000;

   • Extreme Network EXOS (SOAP HTTP) — универсальный модуль для работы с коммутаторами Extreme Network;

     Перед подключением коммутатора Extreme Network включите в его настройках доступ к веб-интерфейсу.
   • HP (SNMP) — универсальный модуль для работы с коммутаторами HP;
   • Juniper (NetConf) — универсальный модуль для работы с коммутаторами Juniper;
   • Juniper ELS (NetConf) — универсальный модуль для работы с коммутаторами Juniper с поддержкой ELS;
   • Juniper Junos 12 (NetConf) — универсальный модуль для работы с коммутаторами Juniper с ОС Junos 12.X;

   • MikroTik (RouterOS API) — универсальный модуль для работы с коммутаторами Mikrotik;

     Обратите внимание!

     Перед подключением коммутатора MikroTik выполните действия из статьи Подготовка коммутаторов Mikrotik.
   • Zyxel GS2200 beta (SNMP) — универсальный модуль для работы с коммутаторами Zyxel серии GS2200;
   • Zyxel XGS L3 Switch beta (SNMP) — универсальный модуль для работы с коммутаторами Zyxel серии XGS;

   • Common (SNMP) — универсальный модуль для работы с большинством коммутаторов.

     Обратите внимание!

     При использовании коммутатора с поддержкой SNMP убедитесь, что на коммутаторе включено сохранение ifindex между реинициализациями.
7. Укажите IP-адрес.
8. Выберите Размер коммутатора в юнитах стойки. Он может быть кратным 0,5.
9. Выберите Стойку и Номера юнитов, где размещён коммутатор.
10. Если коммутатор занимает половину юнита в глубину, выберите Расположение в стойке.
11. Если нужно, укажите Вес в килограммах.
12. Выберите коммутаторы в меню Автосоздание VLAN. При создании VLAN на этом коммутаторе, они автоматически будут созданы на всех, выбранных в этом меню, а также на коммутаторах, синхронизированных с выбранными.

13. Укажите настройки коммутатора:

    • для устройств с поддержкой SNMP:

      • SNMP v1 и SNMP v2 — укажите Community (пароль).

      • SNMP v3 — укажите Пользователя и настройки Аутентификации:

        1. Метод.
        2. Пароль для аутентификации.

        3. Ключ шифрования.

           Обратите внимание!

           Для стандарта AES поддерживается только шифрование с длиной ключа 128 бит.
        4. Пароль для шифрования.

    • для коммутаторов Juniper укажите настройки NetConf:

      1. Порт подключения.
      2. Имя пользователя SSH.
      3. Пароль SSH.

    • для коммутаторов Arista:

      1. Включите опцию Автоматически находить агрегированные каналы. После опроса коммутатора DCImanager 6 автоматически найдёт и добавит агрегации. Подробнее об агрегации см. в статье Настройка коммутатора.
      2. Укажите настройки Arista Command eAPI:
         1. Имя Пользователя.
         2. Пароль.

    • для коммутаторов Cisco Nexus:

      1. Включите опцию Автоматически находить агрегированные каналы. После опроса коммутатора DCImanager 6 автоматически найдёт и добавит агрегации. Подробнее об агрегации см. в статье Настройка коммутатора.
      2. Укажите Настройки NX-API:
         1. Протокол подключения — HTTP или HTTPS.
         2. Порт подключения.
         3. Имя Пользователя.
         4. Пароль.

    • для коммутаторов Mikrotik:

      1. Включите опцию Автоматически находить агрегированные каналы. После опроса коммутатора DCImanager 6 автоматически найдёт и добавит агрегации. Подробнее об агрегации см. в статье Настройка коммутатора.
      2. Укажите Настройки RouterOS API:
         1. Имя пользователя.
         2. Пароль.
         3. Порт подключения. По умолчанию используется порт 8728.
         4. Включите опцию Использовать SSL, если к коммутатору подключён SSL-сертификат.
    • для коммутаторов Extreme Network:
      1. Включите опцию Использовать SSL, если к коммутатору подключён SSL-сертификат.
      2. Укажите:
         1. Порт подключения.
         2. Имя пользователя.
         3. Пароль.
14. Если в платформе установлен модуль "Учёт оборудования", вы можете указать данные для учёта на складе:

    1. Для устройства с действующей гарантией включите опцию Коммутатор на гарантии и укажите дату окончания в формате "дд.мм.гггг".
    2. Серийный номер.
    3. Номер накладной.
    4. Дату поставки в формате "дд.мм.гггг".

15. Нажмите Добавить. DCImanager 6 запустит задачу на опрос портов коммутатора.

    DCImanager 6 не изменяет настройки коммутатора при опросе.
