VLAN

VLAN (Virtual Local Area Network) — виртуальная локальная сеть, организующая взаимодействие между устройствами на канальном уровне. VLAN может объединять устройства, подключенные к разным сетевым коммутаторам и находящиеся в разных сегментах сети. Если устройства подключены к одному коммутатору, но находятся в разных VLAN, они не смогут взаимодействовать друг с другом на канальном уровне.

С помощью VLAN вы можете:

  • создать логическую топологию сети, независимую от физической;
  • сократить объём широковещательного трафика в сети;
  • повысить уровень сетевой безопасности. Например, использование VLAN помогает предотвратить ARP-spoofing и некоторые другие виды сетевых атак.

VLAN может быть создан для отдельного пользователя DCImanager 6. Подробнее см. в статье Модуль "Пользовательские VLAN".

Логика работы VLAN

В DCImanager 6 используется реализация VLAN на базе портов коммутатора — физические порты коммутатора могут быть логически объединены в один или несколько VLAN. Использование VLAN возможно для всех поддерживаемых типов коммутаторов.

DCImanager 6 поддерживает использование транковых (trunk) портов. Транковые порты используются для передачи трафика нескольких VLAN между коммутаторами. Эти VLAN называются членами trunk. Чтобы коммутатор мог определить к какому VLAN относится передаваемый кадр, кадру присваивается специальная метка — тег. Для передачи кадров без тегов (нетегированного трафика) используется нативный (native) VLAN.

Как управлять VLAN

Вы можете управлять VLAN и их участниками в разделе СетьВиртуальные сети (VLAN).

Участниками VLAN в DCImanager 6 называются:

  • порты, которым назначен этот VLAN;
  • транковые порты, у которых этот VLAN указан в членах trunk, кроме тех, у которых в членах trunk указаны все VLAN.

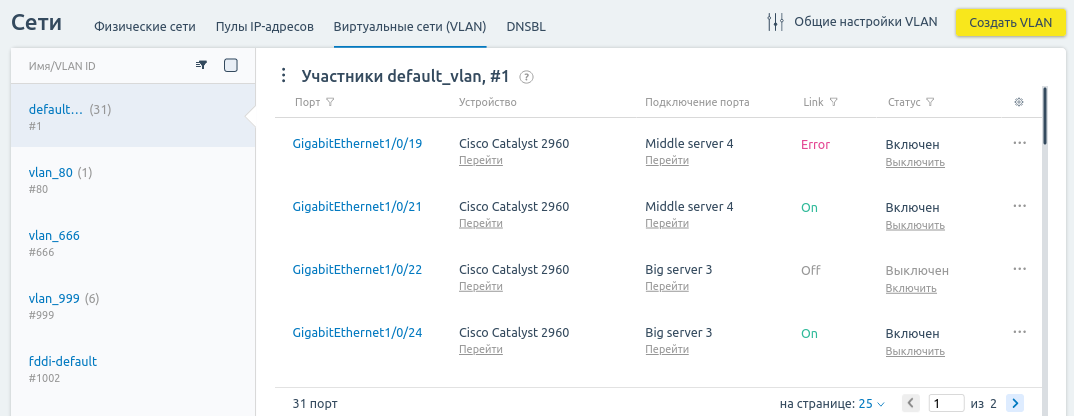

Интерфейс раздела

Создание VLAN

Создать VLAN в DCImanager 6 можно двумя способами: вручную и автоматически при опросе коммутатора.

Чтобы создать VLAN вручную:

  1. Перейдите в СетьВиртуальные сети (VLAN) Создать VLAN.
  2. Укажите параметры VLAN:
    1. VLAN ID — номер виртуальной сети.

      Убедитесь, что подключаемое оборудование поддерживает VLAN с таким ID.
    2. Имя VLAN.
    3. Владелец VLAN. Параметр доступен только с установленным модулем "Пользовательские VLAN".
    4. Произвольное Примечание.
  3. Нажмите Создать VLAN.

    VLAN будет создан на коммутаторе только после добавления во VLAN хотя бы одного участника.

VLAN, настроенные на коммутаторах, создаются в DCImanager 6 автоматически после опроса оборудования. Если вы изменили настройки VLAN на коммутаторе, они обновятся в DCImanager 6 после очередного опроса коммутатора. При необходимости вы можете выполнить опрос вручную: ОборудованиеКоммутаторы → выберите коммутатор → меню  Опросить Опросить.

Изменение настроек VLAN

Изменение VLAN ID в настройках DCImanager 6 невозможно.

Чтобы изменить имя VLAN в DCImanager 6, перейдите в СетьВиртуальные сети (VLAN) → выберите VLAN → меню Настройки VLAN → укажите новое Имя VLAN → Сохранить. Это не изменит имя VLAN в настройках коммутатора.

Настройка портов коммутатора

Чтобы добавить VLAN на порт коммутатора:

  1. Перейдите в настройки порта: ОборудованиеКоммутаторы → выберите коммутатор → выберите порт.
  2. Выберите VLAN. Один порт может принадлежать только одному VLAN.
  3. Чтобы сделать порт транковым:
    1. Включите опцию Trunk-порт.
    2. Выберите Native VLAN — VLAN, в котором трафик передаётся нетегированным.
    3. Выберите Членов Trunk — VLAN, которые могут передавать трафик через порт.
  4. Нажмите Сохранить. После этого порт будет добавлен в список участников VLAN.

Изменить настройки VLAN у порта вы можете в его карточке в разделе Коммутаторы или Виртуальные сети (VLAN).

Удалить все теги VLAN порта коммутатора невозможно. Если вам нужно отключить тегирование трафика, в списке Native VLAN выберите VLAN с ID 1.

Удаление VLAN

Чтобы удалить VLAN:

  1. Назначьте другой VLAN всем его участникам: СетьВиртуальные сети (VLAN) → выберите VLAN → выберите порт → выберите другой VLAN для этого порта → Сохранить.
  2. Перейдите в СетьВиртуальные сети (VLAN) → выберите VLAN → меню Удалить VLAN Удалить VLAN.
Удаление VLAN в DCImanager 6 не удаляет этот VLAN на коммутаторе.

Добавление освобождаемых серверов во VLAN

Вы можете настроить автоматическое добавление освобождаемых серверов в определённый VLAN. Для этого перейдите в СетьВиртуальные сети (VLAN)Общие настройки VLAN:

  1. Включите опцию Помещать серверы во VLAN при освобождении.
  2. Выберите VLAN ID.
  3. Нажмите Сохранить.

Порты освобождаемых серверов будут переведены в выбранный VLAN. После перевода портов DCImanager 6 выполнит на сервере операцию диагностики.

VLAN для освобождаемых серверов настраивается отдельно для каждой локации.
Дата последнего обновления статьи: 25.05.2025. Статья подготовлена техническими писателями ISPsystem.
