Структура VMmanager

Архитектура VMmanager построена с использованием Docker. Docker позволяет создавать и управлять контейнерами. Docker-контейнер — изолированная среда, в которой запущено приложение и настроено необходимое окружение.

Чтобы запустить docker-контейнер, необходим docker-образ (docker image). Он определяет какие процессы будут запущены в контейнере, с какими параметрами и настройками окружения. Например, образ может содержать пользовательское окружение с установленным веб-сервером и подходящими сетевыми настройками. Изменить docker-образ из запущенного контейнера невозможно.

VMmanager состоит из следующих docker-контейнеров:

• alert — контейнер для работы с сервисом настроек уведомлений в платформе;
• auth  — служба для регистрации и авторизации пользователей в VMmanager. Отвечает за настройки профиля, работу с SSH-ключами и синхронизацию с каталогом LDAP;
• auth_front - служба авторизации на фронтенд;
• balancer — контейнер для работы балансировщика;
• batch — выполнение последовательности запросов;
• carbon_clickhouse — агрегатор метрик использования ВМ и узлов кластера;
• carbonapi — API-сервис для передачи метрик в Grafana и интерфейс платформы;
• clickhouse_server — база данных метрик использования ВМ и узлов кластера;
• consul — контейнер для работы с системой обнаружения сервисов Consul. Подробнее o Consul см. в официальной документации;
• customizer — управление настройками клиентского сервиса;
• dsw — управление шаблонами сетевых настроек;
• grafana — контейнер для работы с системой визуализации мониторинга grafana;
• graphite_clickhouse — сервис преобразования метрик в формат graphite;
• importer — сервис миграции из VMmanager 5;
• input — контейнер с веб-сервером nginx. Обеспечивает доступ ко всем сервисам платформы;
• ipmgr — контейнер для работы с сервисом IPmanager;
• license — контейнер сервиса лицензирования;
• metric_collector — сервис сбора метрик VMmanager;
• msgsender — контейнер для отправки Email-сообщений пользователям VMmanager. Например, о завершении создания ВМ или переустановки ОС;
• mysql — контейнер для работы СУБД MySQL;
• nodewarden — сервис взаимодействия с узлами кластера;
• nodewatch — сервис отслеживания статуса узлов кластера;
• notifier — сервис отслеживает текущие события и при смене их статуса вызывает всплывающие сообщения;
• pgsql — контейнер для работы СУБД PostgreSQL (только для новых установок VMmanager Infrastructure на ОС Astra Linux, начиная с версии 2023.06.1);
• plugin — контейнер для работы с плагинами;
• san — сервис управления СХД;
• scheduler — контейнер для работы с расписанием резервного копирования;
• statistic — сервис управления статистикой;
• swagger — сервис интерактивной оболочки Swagger;
• taskmgr — сервис обработки задач. Собирает, хранит и выводит информацию о них в разделе Задачи;
• telegram-srv — контейнер, отвечающий за отправку уведомлений в Telegram;
• vault — хранилище секретных данных платформы (лицензия, SSH-ключи, ключ БД);
• vm_back — служба обработки бэкенд-запросов;
• vm_box — основной контейнер. В нём расположены сервисы для работы платформы;
• vm_dns_proxy_1 — контейнер для работы с плагином интеграции с DNSmanager 6;
• vm_front ---- служба обработки фронтенд-запросов.
• vmr — сервис управления пользовательскими ролями.

Доступ в платформу осуществляется по протоколу HTTPS. Связь платформы с узлами кластера организована по протоколу SSH.

Как работать с контейнерами

Для работы с контейнерами подключитесь к серверу с VMmanager по SSH. Подробнее о подключении по SSH см. в статье Настройка рабочего места.

Чтобы увидеть список запущенных контейнеров, введите команду:

docker ps

Чтобы перейти в контейнер, введите команду:

docker exec -it containerID bash

Сервисы основных контейнеров

vm_box

Основные сервисы контейнера vm_box:

• check_rdns — cервис проверки обратных DNS-записей;
• checker — сервис проверки данных запроса;
• forward-proxy — проверка прав доступа и перенаправление запроса;
• gosockify — служебный сервис для работы сервиса novnc;
• grafana_proxy — сервис проксирования запросов к grafana из платформы;
• mesh — сервис регистрации сетевых адресов контейнеров;
• mon_proxy — сервис мониторинга платформы;
• nginx — веб-сервер для отображения интерфейса;
• notice_center — сервис, отправляющий уведомления в интерфейс платформы;
• novnc — обеспечивает работу с VNC виртуальных машин;
• sender — служебный сервис для сервиса notice_center;
• supervisord — система для управления сервисами. Автоматически перезапускает сервисы при отказе. Подробнее см. в официальной документации;
• uploader — сервис загрузки ISO-образов;
• vm-mover — сервис переноса платформы на ВМ.

Чтобы вывести полный список запущенных сервисов, выполните команду:

docker exec -it vm_box ps ax

vm_back

Основные сервисы контейнера vm_back:

• alert-wrapper — сервис следит за уведомлениями и передаёт их сервису notice_center;
• ha-agent, hawatch — сервисы для работы отказоустойчивого кластера;
• ifacewatch — сервис слежения за сетевыми интерфейсами, бондами и бриджами на узлах кластера;
• mesh — сервис регистрации сетевых адресов контейнеров;
• monitor — сервис сбора и отображения информации о текущем состоянии ВМ и узлов кластера;
• node-alert — сервис слежения за узлами кластера;
• resowatch — мониторинг потребления ресурсов на узлах кластера;
• rdns_syncer — сервис синхронизации обратных DNS-записей;
• supervisord — система для управления сервисами. Автоматически перезапускает сервисы при отказе. Подробнее см. в официальной документации;
• task-alert — сервис отслеживания статуса уведомления;
• taskmgr — сервис обработки задач;
• vm — сервис, обеспечивающий работу VMmanager;
• vm-alert — сервис слежения за ВМ;
• vmwatch — сервис отслеживания статуса ВМ;
• worker — выполнение задач от сервиса taskmgr.

Чтобы вывести полный список запущенных сервисов, выполните команду:

docker exec -it vm_back ps ax

Логирование

Лог-файлы сервисов VMmanager хранятся в директории /var/log контейнера. Имя лог-файла совпадает с названием сервиса. Например, лог-файл сервиса vmwatch называется vmwatch.log.

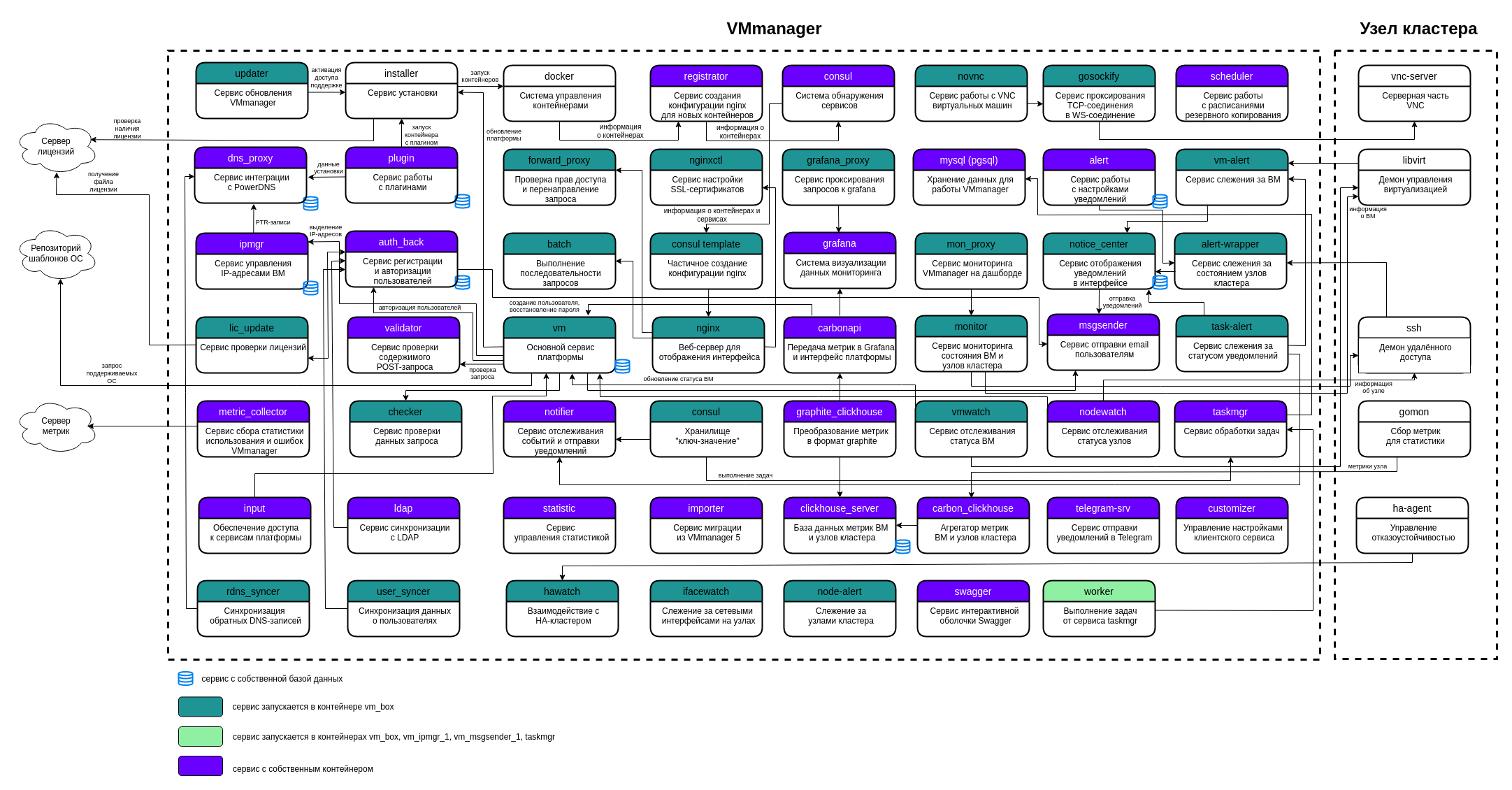

Схема работы VMmanager
