Grafana. Пример мониторинга нагрузки ВМ

Статья содержит пример создания дашборда для мониторинга нагрузки виртуальных машин (ВМ). Данные мониторинга позволят определить ВМ, создающие самую высокую нагрузку на узел кластера.

Создание и настройка дашборда

Чтобы создать дашборд:

1. В правом меню VMmanager нажмите значок → Grafana. Откроется интерфейс Grafana.

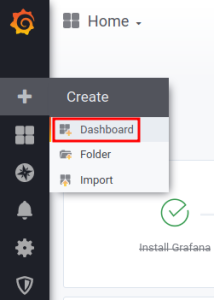

2. Создайте дашборд. Для этого в левом меню Grafana нажмите значок → Create → Dashboard. Откроется шаблон для создания дашборда.

3. Сохраните дашборд под уникальным именем. Для этого нажмите в верхнем правом меню нажмите значок → введите имя в поле Dashboard name → кнопка Save.
4. Нажмите значок в правом верхнем меню, чтобы добавить панель на дашборд.
5. Добавьте на панель график с информацией о ВМ с самыми загруженными CPU:

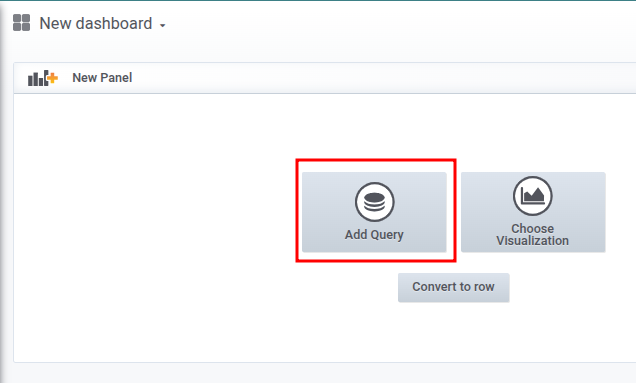

   1. Нажмите кнопку Add query. Откроется шаблон для создания графика.

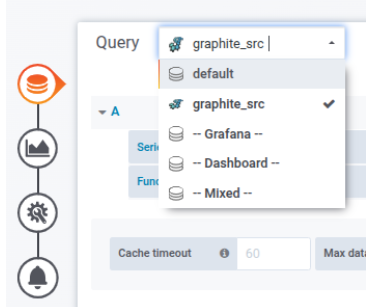

   2. В списке Query выберите источник данных — graphite_src.

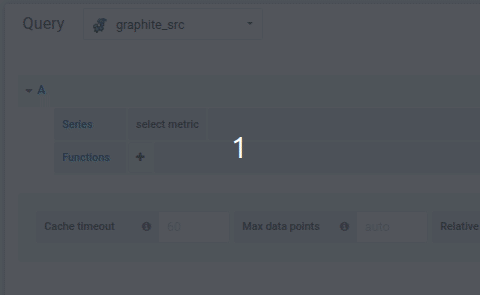

   3. В строке Series выберите последовательно:
      1. 1 — база данных статистики.
      2. host — cтатистика по ВМ.
      3. * — все ВМ.
      4. cpu — загрузка процессора.
      5. user — пользовательская нагрузка.

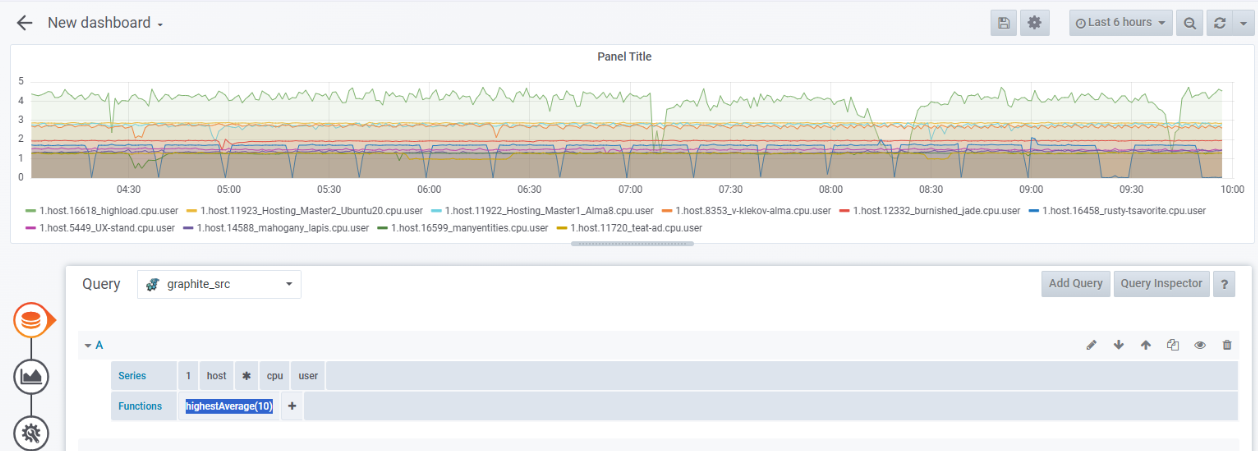

   4. Чтобы определить 10 самых нагруженных ВМ, добавьте функцию агрегирования highestAverage(10). Для этого в строке Functions нажмите значок  → Filter Series → highestAverage → введите число ВМ — 10. График отобразится на панели дашборда.

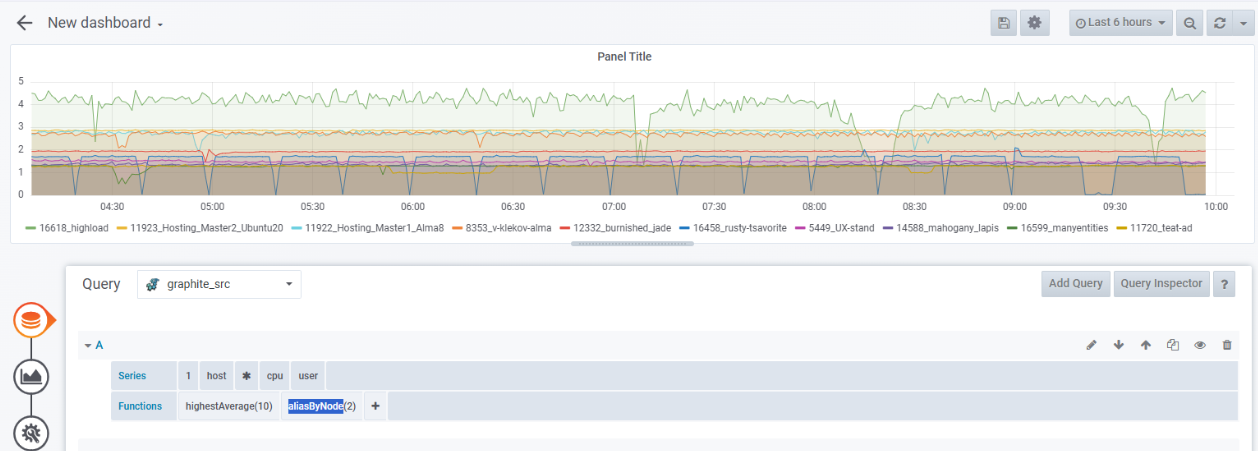

   5. Чтобы подпись содержала только имя ВМ, добавьте функцию aliasByNode(2). Для этого в строке Functions нажмите значок  → Alias → aliasByNode. Подписи к графику изменятся.
      По умолчанию формат подписи к графику имеет вид 1.host.<имя_ВМ>.cpu.user.

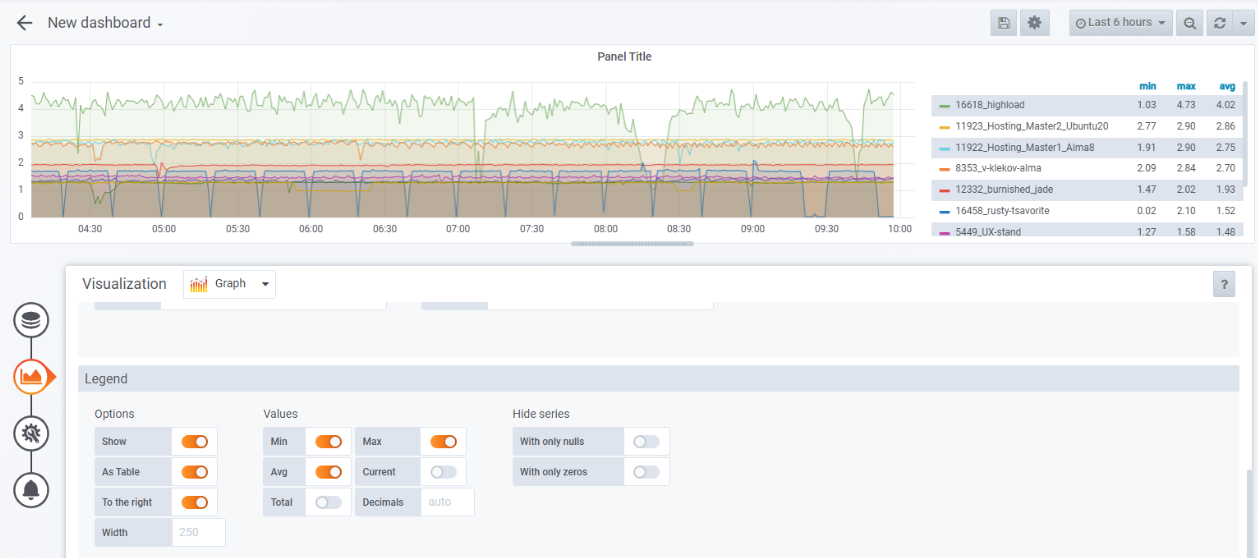

6. Добавьте отображение метрик в виде таблицы с указанием минимального, среднего и максимального значений:
   1. Нажмите значок . Откроется раздел Visualization.
   2. В разделе Legend включите опции:
      1. Show — отображать метрики.
      2. As Table — отображать в виде таблицы.
      3. To the right — отображать справа от графика.
      4. Min — минимальное значение.
      5. Avg — среднее значение.
      6. Max — максимальное значение.

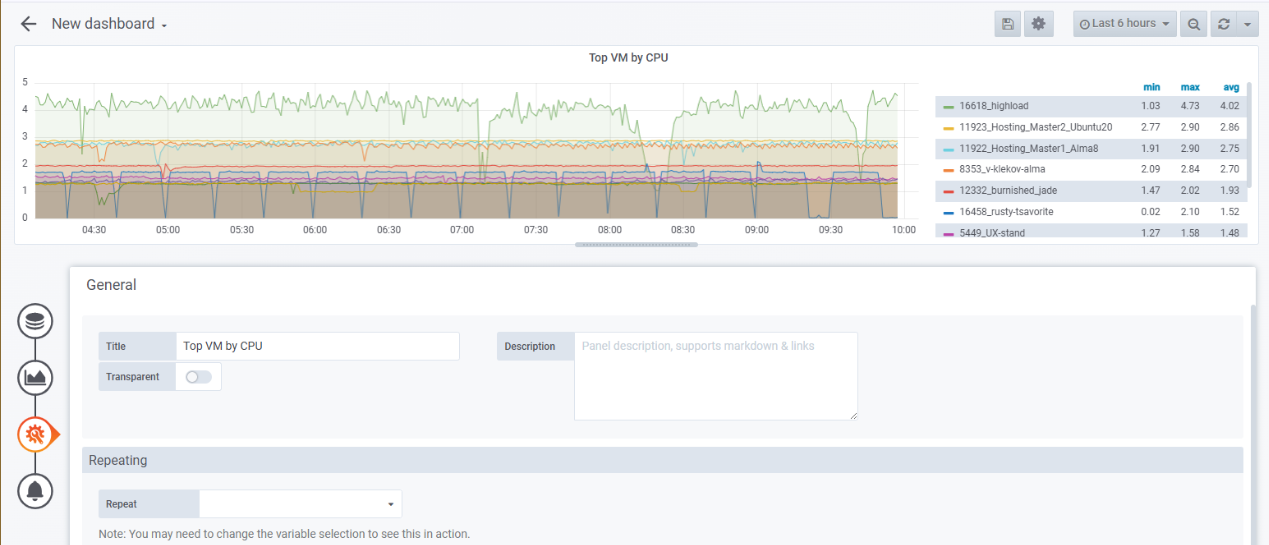

7. Добавьте название для графика:
   1. Нажмите значок . Откроется раздел General.
   2. В поле Title введите название графика. Например, Top VM by CPU.

8. Чтобы сохранить изменения, в верхнем правом меню нажмите значок  → Save.
9. Чтобы добавить на дашборд панели с графиками загрузки ВМ по RAM и сети, повторите действия из пп. 4-8 со следующими настройками:
   1.  При построении графика загрузки ВМ по RAM:
      1. В строке Series выберите последовательно:
         1. 1 — база данных статистики.
         2. host — cтатистика по ВМ.
         3. * — все ВМ.
         4. mem — RAM.
         5. rss — потребление RSS.
      2. В строке Functions укажите функции highestAverage(10) и aliasByNode(2).
   2. При построении графика загрузки ВМ по сети:

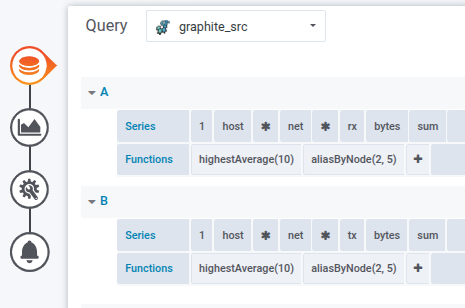

      1. Задайте параметры для входящего трафика:
         1. В строке Series выберите последовательно:
            1. 1 — база данных статистики.
            2. host — cтатистика по ВМ.
            3. * — все ВМ.
            4. net — статистика по сети.
            5. * — все сетевые интерфейсы.
            6. rx — входящий трафик.
            7. bytes — байты.
            8. sum — суммарное значение.
         2. В строке Functions укажите функции highestAverage(10) и aliasByNode(2,5).
      2. Нажмите кнопку Add query.
      3. Задайте параметры для исходящего трафика:
         1. В строке Series выберите последовательно:
            1. 1 — база данных статистики.
            2. host — cтатистика по ВМ.
            3. * — все ВМ.
            4. net — статистика по сети.
            5. * — все сетевые интерфейсы.
            6. tx — исходящий трафик.
            7. bytes — байты.
            8. sum — суммарное значение.
         2. В строке Functions укажите функции highestAverage(10) и aliasByNode(2,5).



            Функция aliasByNode(2,5) отображает в подписи к графику только имя ВМ и тип трафика — входящий (rx) или исходящий (tx).

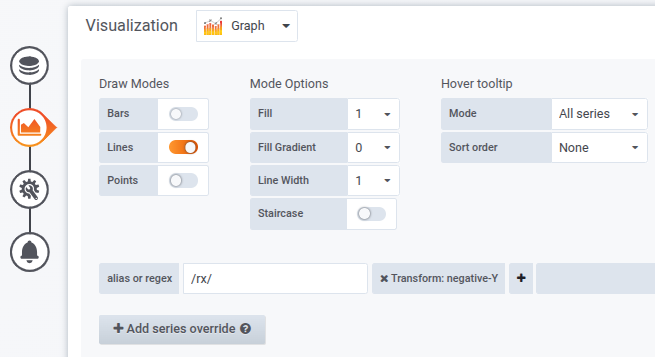

      4. Чтобы график входящего трафика (rx) зеркально отражался от графика исходящего трафика (tx):
         1. Нажмите значок . Откроется раздел Visualization.
         2. Нажмите кнопку Add series override.
         3. В поле alias or regex введите /rx/
         4. Справа от поля alias or regex нажмите значок  → Transform → negative-Y.


Вы можете перенести графики в нужные места дашборда и установить их размер с помощью мыши.

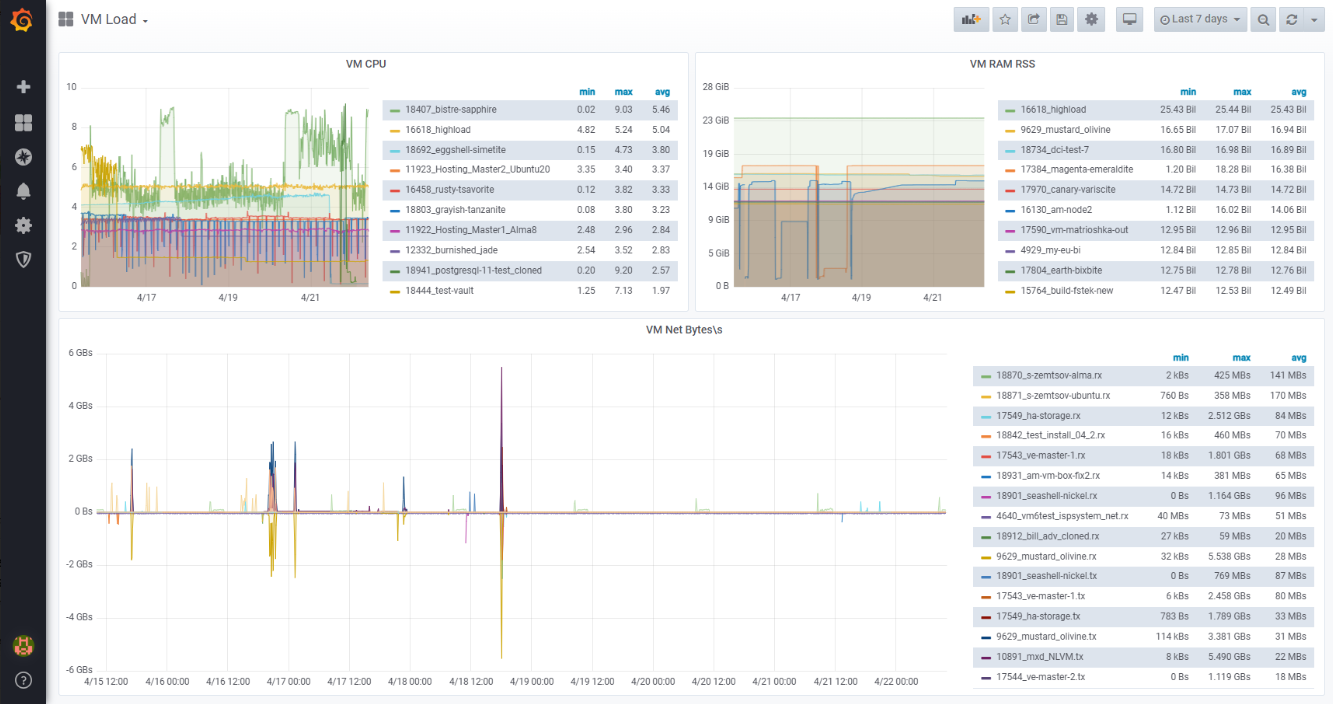

Пример дашборда

Просмотр статистики

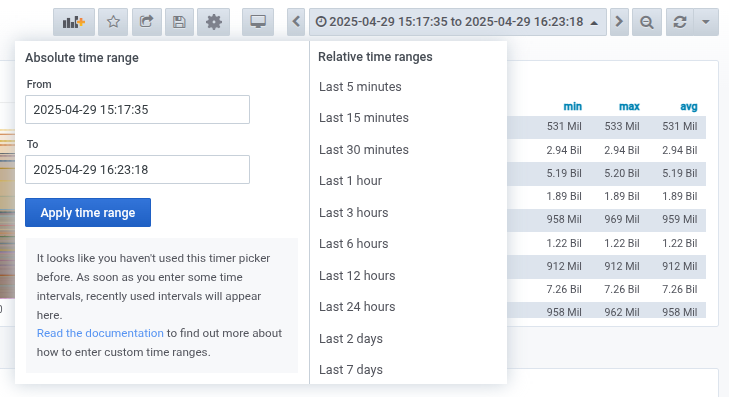

 Чтобы просмотреть статистику за определённый период:

1. Нажмите на дату в правом верхнем меню.
2. Выберите нужный период в столбце Relative time ranges или введите границы периода в поля From и To.
3. Нажмите кнопку Apply time range.
