Сетевая изоляция (IP-fabric)
Создание изолированных сетей внутри кластера виртуальных машин
Ключевые возможности
Повышение производительности
Построение архитектуры чистого L3 в кластере без использования широковещательного трафика, уменьшение нагрузки на сеть и повышение пропускной способности
Оптимизация и экономия
Сокращение служебного трафика, быстрая масштабируемость, экономия публичных IP-адресов и их независимость от узлов
Безопасность и изоляция
Обслуживание адресов виртуальных машин поверх частной сети, изолирование клиентских виртуальных машин друг от друга
Масштабируемость
Повышение возможностей масштабирования сети, добавление новых узлов и ресурсов без значительных изменений в архитектуре
Что такое IP-fabric (сетевая фабрика) в виртуализации?
IP-fabric — это один из типов настройки сети кластера, который позволяет создавать виртуальные машины (ВМ) с публичными IP-адресами в приватной сети.

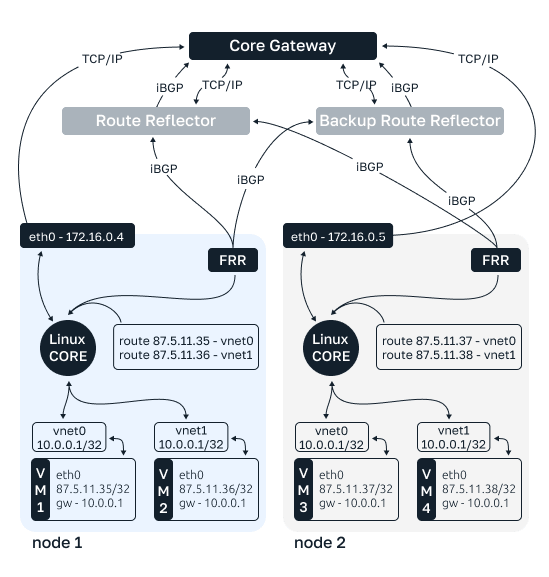

В такой модели каждая ВМ в кластере IP-fabric получает IPv4-адреса с маской /32 или IPv6-адреса с маской /128. В качестве шлюза для каждой ВМ используется отдельный виртуальный интерфейс. При этом сами узлы выполняют роль маршрутизаторов и обеспечивают сетевую связность между виртуальными машинами и внешними сетями.
Архитектура IP-fabric: Underlay и Overlay-сети
В IP-fabric сеть кластера виртуализации разделяется на два уровня:
Underlay-сеть — локальная плоская сеть для узлов. Это безопасный закрытый контур компании, доступ к которому есть у определенных специалистов.
Overlay-сеть — уровень, на котором работают виртуальные машины и контейнеры. Это point-to-point соединение от маршрутизатора до конкретного виртуального интерфейса на гипервизоре. Маршрутизация осуществляется по BGP (протоколу динамической маршрутизации): адреса ВМ и контейнеров анонсируются в сеть, а пользователь получает доступ к ним по публичному адресу.
Ключевые преимущества IP-fabric в VMmanager
Снижение объема служебного трафика — за счет упрощенной сетевой архитектуры.
Экономия адресного пространства — благодаря оптимальному распределению адресов.
Изоляция трафика ВМ — каждая виртуальная машина работает независимо.
Отсутствие привязки IP-адресов к узлам кластера — адрес не зависит от физического хоста.
Быстрая миграция ВМ между узлами — без перенастройки сети.
Повышение производительности L3-сетей
В VMmanager производительность L3-сетей повышается за счет использования маршрутизируемой архитектуры IP-fabric, которая снижает L2-трафик и ускоряет передачу данных.
Дополнительно производительность обеспечивается:
- интеграцией с BGP (протоколом динамической маршрутизации) — для автоматической и оптимальной маршрутизации;
- использованием VxLAN — для масштабируемых L3-сетей поверх физической инфраструктуры;
- корректной настройкой сетевых интерфейсов и параметров ВМ под конкретные нагрузки.
Безопасность и изоляция виртуальных машин
IP-fabric в VMmanager позволяет использовать публичную сеть виртуальной машины поверх локальной сети компании. Это обеспечивает абстрагирование сервиса от внутренней инфраструктуры.
В VMmanager обеспечивается изоляция на уровне L3: каждая виртуальная машина получает отдельный IP-адрес и независимую маршрутизацию. Инфраструктура остается в закрытом контуре (underlay), а пользовательские ресурсы изолированы друг от друга (overlay), что снижает риск несанкционированного доступа и пересечения трафика.
Масштабируемость и экономия IP-адресов
IP-fabric позволяет эффективно использовать адресное пространство за счет гибкого распределения IP и отсутствия жесткой привязки к узлам. Это снижает потребность в дополнительных подсетях и упрощает масштабирование инфраструктуры.
Встроенная IPAM-система в VMmanager упрощает управление адресным пространством. Древовидное отображение показывает структуру сетей и вложенность в виде понятной карты, что ускоряет поиск свободных адресов и устранение конфликтов.
Как настроить IP-fabric в VMmanager?
Подробнее о порядке настройки IP-fabric в VMmanager в нашей документации.
IP-fabric — сетевая конфигурация для кластеров виртуальных машин
IP-fabric (сетевая фабрика) — это сетевая конфигурация для кластеров в VMmanager, которая позволяет строить архитектуру чистого L3 (только маршрутизация на уровне IP) и оптимизирует управление виртуальной инфраструктурой:
Сокращение служебного трафика
IP-fabric существенно уменьшает служебный трафик за счет /32 маски, повышая эффективность работы сети.
Высокая безопасность и изоляция виртуальных машин клиентов
Физическая инфраструктура компании находится в закрытом контуре, сети клиентов изолированы друг от друга.
Объем трафика
IP-fabric позволяет добавлять новые узлы и ресурсы без значительных изменений в сетевой конфигурации. Это упрощает расширение сети при росте бизнеса или увеличении нагрузки. Использование протокола BGP позволяет быстро адаптироваться к изменениям в сети, добавлять новые маршруты и обеспечивает высокую доступность.
Экономия публичных IP-адресов
IP-fabric оптимизирует управление IP-адресами, экономя адресное пространство и обеспечивая их независимость от узлов. Чем больше инфраструктура компании, тем больше выгода.
Сетевая фабрика в VMmanager

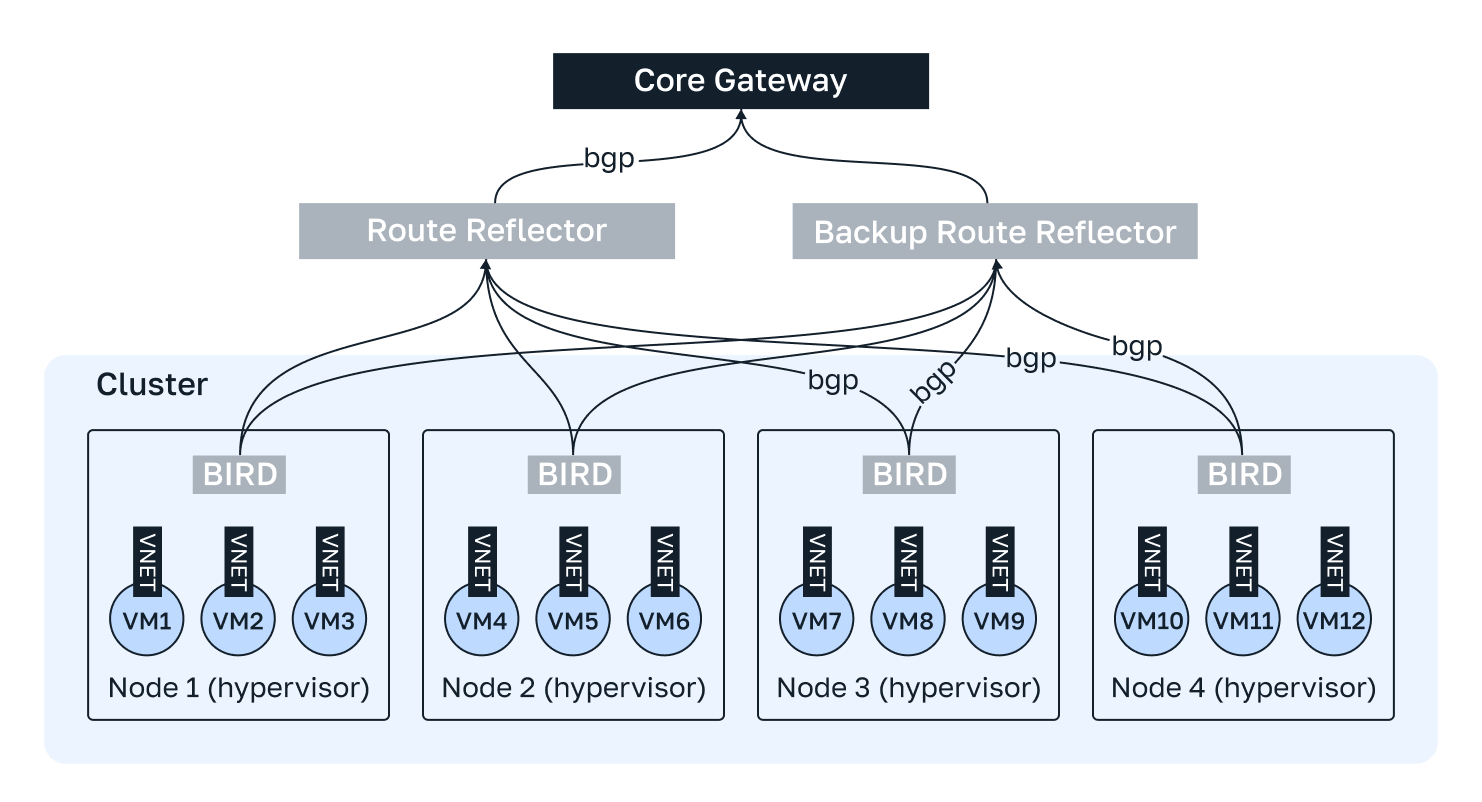

Архитектура сетевой фабрики в VMmanager состоит из двух слоев:
Виртуальным машинам назначаются IP-адреса с маской /32, что исключает использование широковещательного трафика. Маршрутизация реализована на базе протокола BGP.
Плоская локальная L2-сеть для узлов. Доступ к ней есть только у администраторов.
Route Reflector (специальное устройство, физический или виртуальный сервер) передает информацию о маршрутах.
В чем разница между IP-fabric и VLAN?
IP-fabric — современная технология, основанная на маршрутизации (L3), которая обеспечивает высокую масштабируемость, гибкую адресацию и независимость ВМ от физической инфраструктуры.
VLAN — это традиционный метод сегментации сети на канальном уровне (L2).
Нужен ли специальный свитч для IP-fabric?
Как происходит маршрутизация между клиентами?
