Модуль "Карта ЦОД"

С помощью модуля "Карта ЦОД" вы можете создать карту центра обработки данных (ЦОД, дата-центра). Карта показывает:

• расположение стоек и напольных ИБП;
• расположение конструктивных элементов ЦОД — стен, дверей, холодных и горячих коридоров;
• состояние оборудования;
• температуру серверов.

Для каждой локации создаётся отдельная карта ЦОД.

Установка модуля

Чтобы установить модуль, в правом меню нажмите → Модули → Карта ЦОД → кнопка Установить.

После установки модуля в левом меню появится раздел Карта ЦОД.

Интерфейс модуля

Для работы с модулем перейдите в раздел Карта ЦОД.

Интерфейс модуля состоит из вкладок:

• Построение ЦОД — создание и редактирование карты;
• Состояние оборудования — мониторинг состояния оборудования;
• Температура — мониторинг температуры серверов.

Инструменты для работы с картой:

• — полностью разместить карту на экране;
• — уменьшить размер карты;
• 100% — отображает текущий масштаб карты. При нажатии на поле масштаб возвращается к значению 100%;
• — увеличить размер карты;
• — отобразить условные обозначения.

Создание карты ЦОД

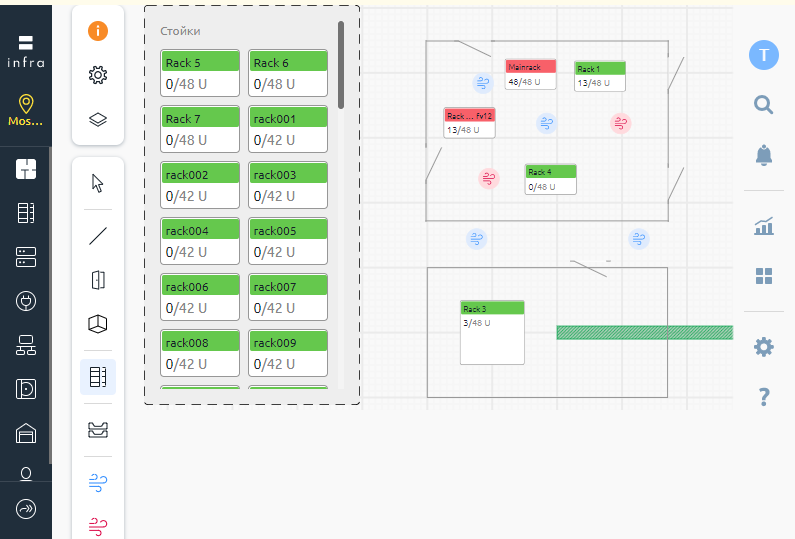

Чтобы создать или отредактировать карту, нажмите на кнопку Построение ЦОД.

Добавление оборудования

Если в локации есть объекты, отсутствующие на карте, рядом с названием вкладки отображается число таких объектов.

Объекты, которые можно добавить на карту, отображаются в левой части окна. Чтобы разместить объект на карте, перетащите его в нужное место.

Добавление конструктивных элементов

Чтобы добавить на карту конструктивный элемент ЦОД:

1. Нажмите на значок в левом меню:
   • — стена;
   • — область;
   • — дверь;

   • — комната;
   • — стойки и PDU;
   • — кабельный лоток/трасса;
   • — холодный коридор;
   • — горячий коридор.

2. После появления конструктивного элемента на карте перетащите его в нужное место.

Области

С помощью объекта Область вы можете визуально группировать оборудование по любому признаку. Например, чтобы обозначить оборудование, которое:

• принадлежит или выделено для определённого клиента;
• расположено в отдельном машинном зале или здании.

Объект Область не подразумевает наличия физических перегородок.

Вспомогательные линии

Вы можете включить или отключить отображение вспомогательных линий. Для этого нажмите на значок → Вспомогательные линии.

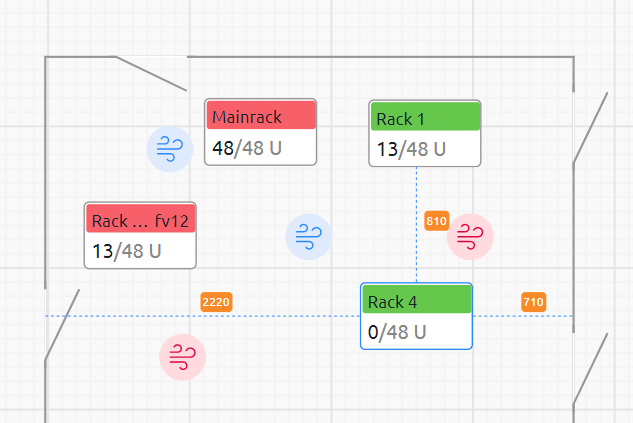

В модуле "Карта ЦОД" есть три типа вспомогательных линий:

• линии, которые показывают расстояние между элементами при перемещении;
• направляющие линии — появляются при перетаскивании, если элемент одной из своих сторон совпадает с другими элементами по оси X или Y;
• линии отступа — появляются между двумя выделенными элементами и показывают отступ справа и снизу от верхнего левого элемента.

Перемещение, растягивание и поворот элемента

Вы можете включить или отключить рисование с привязкой в сетке. Для этого нажмите на значок → Рисовать с привязкой.

При включённой привязке к сетке:

• все элементы перемещаются на расстояния, кратные размеру сетки;
• углы наклона элементов изменяются кратно 15 градусам.

Чтобы временно отключить рисование с привязкой, зажмите кнопку Shift.

Чтобы изменить длину или ширину элемента, потяните за один из концов линии.

Чтобы повернуть элемент, выделите элемент и нажмите значок .

Чтобы удалить элемент, выделите его и нажмите значок или клавишу Delete.

Перемещение и масштаб холста

Для перемещения холста нажмите по свободной области, зажмите левую кнопку мыши и перемещайте мышь. Также вы можете использовать сочетания клавиш:

• перемещение холста вверх/вниз: колесо мыши;
• перемещение холста влево/вправо: Shift + колесо мыши;
• масштабирование холста: Ctrl + колесо мыши.

Выделение элементов

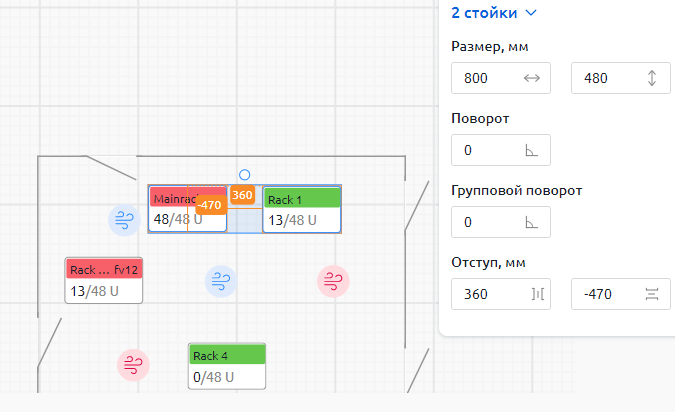

Вы можете выделять элементы как по одному, так и группой. Чтобы добавить элемент в выделение, зажмите Ctrl и нажмите на нужный элемент. Если выделить два элемента, то между ними появятся линии с регулировками отступа одного элемента от другого. Если нажать на отображаемое расстояние, появится выпадающий список с возможностью ввести точное расстояние.

Чтобы снять выделение, зажмите Ctrl и нажмите на любое свободное пространство.

Если вы наведёте курсор на выделенный элемент, появится всплывающее меню с возможностью копировать, заблокировать, разблокировать, удалить элементы и значок для снятия выделения.

После окончания редактирования карты нажмите кнопку Сохранить изменения.

Мониторинг состояния оборудования

Для проведения мониторинга перейдите на вкладку Состояние оборудования.

В объектах на карте отображается следующая информация:

• стойки:
  • имя;
  • размер в юнитах;
  • количество занятых юнитов;
  • статус:
    • — в работе устройств в стойке обнаружены ошибки;
    • — оборудование в стойке работает без ошибок;
• напольные ИБП:
  • имя;
  • оставшееся время работы в автономном режиме, мин;
  • нагрузка, %;
  • статус:
    • — с устройством нет связи;
    • — устройство активно.

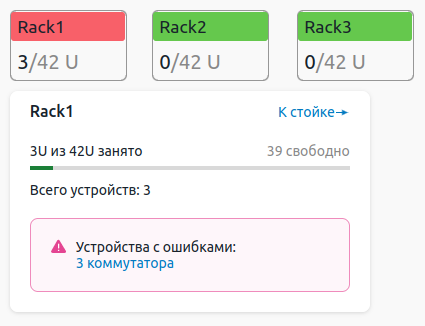

При наведении курсора на объект отображается окно с подробной информацией о его статусе и ссылкой на карточку объекта.

Мониторинг температуры

Чтобы на карте ЦОД отображались данные о температуре серверов, настройте подключения серверов к BMC и уведомления о состоянии оборудования.

Для проведения мониторинга перейдите на вкладку Температура.

Пояснения к цветовой индикации объектов:

• — длительно превышена — температура сервера в стойке вышла за пределы допустимой в течение заданного времени или дольше;
• — кратковременно превышена — температура сервера в стойке вышла за пределы допустимой в течение времени, меньше заданного;
• — в пределах нормы — температура сервера в стойке находится в пределах допустимой;
• — температура не отслеживается.

Например, администратор платформы задал настройку для уведомления "Температура превышает допустимый диапазон в течение 15 минут". Если опрос BMC покажет, что температура была превышена, цвет стойки изменится на оранжевый. Если в течение 15 минут температура не понизится до допустимого значения, цвет стойки изменится на розовый.

Если в стойке находится несколько серверов с разными статусами по температуре, то цвет стойки на карте примет цвет наихудшего из статусов. Например, на двух серверах в стойке температура была кратковременно превышена, а на одном превышена в течение длительного времени. Цвет стойки изменится на розовый.

При наведении курсора на стойку отображается окно с подробной информацией о температуре серверов и ссылкой на карточку стойки.

Учёт веса оборудования

Чтобы проверить, сможет ли помещение ЦОД выдержать вес оборудования:

1. Укажите Вес в карточках стоек и устройств.
2. Задайте предельную нагрузку на пол помещения:
   1. Нажмите Построение карты ЦОД.
   2. Выделите помещение.
   3. Укажите нужное значение в поле Предельная нагрузка, кг/м².
   4. Если в помещении есть участки с другим значением предельной нагрузки, обозначьте их на карте отдельным помещением. Вложенные помещения рассчитываются по отдельности.
3. Расставьте стойки на карте ЦОД. Нажмите Сохранить изменения.

   Если стойка или устройство находится в помещении не полностью, нагрузка от этого оборудования не учитывается.
4. Нажмите Нагрузка. Помещения со слишком большой нагрузкой будут залиты красным цветом.
